В рамках нашей воскресной рубрики, посвященной новейшим достижениям в области технологий и их перспективам, сегодня мы обратимся к рассмотрению нанопроводов будущего: электроники размером с молекулу.
Нанопроводы: инновационные материалы для электронной индустрии
Нанопровода представляют собой уникальные кристаллические структуры, аналогичные ультратонким нитям, с характерными размерами в диапазоне от 100 до 400 нанометров в диаметре и до нескольких миллиметров в длину. Эти параметры обеспечивают их высокую функциональность: достаточную длину для интеграции в сложные электрические схемы и ультратонкость, позволяющую создавать микроскопические устройства с высокой степенью интеграции.
Ранее процесс производства нанопроводов сталкивался с рядом значительных технологических ограничений. Одним из ключевых препятствий было ручное отделение нанопроводов от кристаллических матриц, что можно сравнить с трудоемким процессом вырезания узора из бумаги при помощи топора. Это приводило к получению хрупких и неоднородных структур, которые часто разрушались при интеграции в электронные чипы или другие устройства, что делало массовое производство нанопроводов практически нереализуемым.

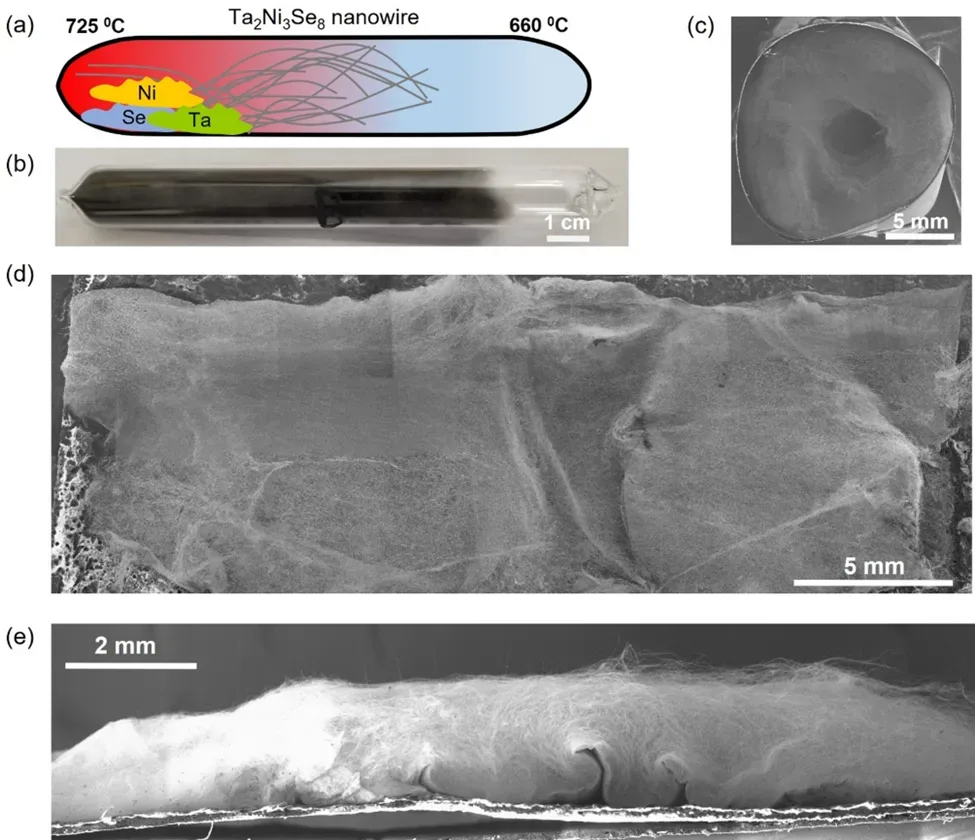

Однако новый метод, основанный на электростатическом осаждении, значительно изменил парадигму производства нанопроводов. В этом методе исходные материалы, такие как порошки тантала, никеля и селена, равномерно распределяются по внутренней поверхности стеклянной ампулы под воздействием электрического поля. При последующем нагреве на стенках ампулы формируются кристаллические нанопровода состава Ta₂Ni₃Se₈ (TNS) с длиной до 3,5 мм и диаметром около 100 нм. Эти нанопровода демонстрируют высокую степень однородности и могут быть дополнительно расщеплены до толщины 7 нанометров без потери структурной целостности и механических свойств, что аналогично разделению шелковой нити на отдельные волокна.
Высокая степень однородности структуры Ta₂Ni₃Se₈ позволяет исследователям создавать массивы диодов Шоттки и проводить детальные измерения их электрических характеристик. Полученные результаты свидетельствуют о стабильности барьерных свойств по всей длине нанопроводов, с величиной барьера Шоттки около 0,39 эВ. Эта воспроизводимость является важным показателем для дальнейшего применения нанопроводов в интегрированной молекулярной электронике и сенсорах на основе одномерных ван-дер-ваальсовых материалов.
Внедрение данного метода производства решает ряд ключевых задач. Во-первых, оно обеспечивает возможность масштабирования технологии до промышленных объемов, что является необходимым условием для широкого применения нанопроводов в различных отраслях. Во-вторых, высокая степень однородности структур гарантирует надежность будущих устройств, где даже незначительные дефекты могут привести к катастрофическим сбоям. Наконец, автоматизация процесса исключает трудоемкую ручную работу, что позволяет ученым получать готовые структуры, готовые к немедленному использованию в производстве.
