NAT vs PAT: шпаргалка по трансляции адресов
🌐 Наглядная шпаргалка: Как работает NAT (и почему на схеме на самом деле PAT)
Отличная инфографика, которая буквально на пальцах объясняет базовую механику трансляции адресов. Идеально для освежения памяти или чтобы скинуть джуну.

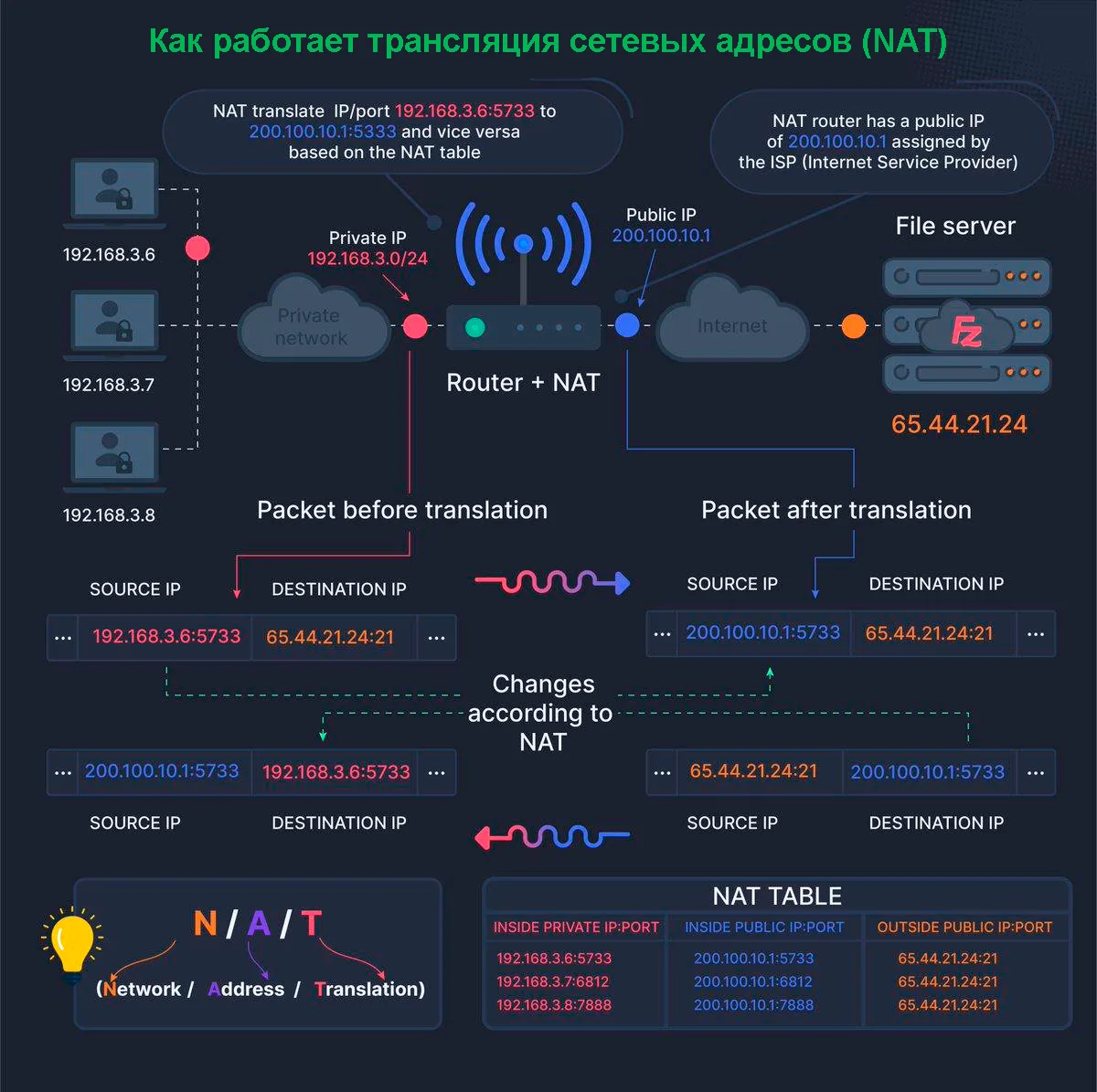

Как это работает на практике (разбираем схему):
• Локальный ПК (192.168.3.6) стучится на внешний файловый сервер (65.44.21.24 по порту 21 - стандартный FTP).
• Пакет прилетает на роутер. Роутер прекрасно знает, что «серые» адреса из диапазона RFC 1918 в глобальной сети не маршрутизируются.
• Он берет пакет и подменяет Source IP с локального на свой публичный адрес, выданный провайдером (200.100.10.1).
• Одновременно роутер делает запись в NAT Table (таблице трансляций), чтобы когда файловый сервер пришлет ответ, понимать, какому именно ПК в локалке его нужно переслать.
💡 Важное уточнение:
Хотя на картинке везде фигурирует аббревиатура NAT, технически здесь проиллюстрирован классический PAT (Port Address Translation), он же NAT Overload.
Обратите внимание на NAT-таблицу внизу: сразу три разных локальных хоста (.6, .7 и .8) выходят в интернет через один и тот же публичный IP-адрес. Роутер разруливает их сессии и понимает, кому отдавать ответы, исключительно за счет портов. В классическом Static NAT соответствие адресов было бы строго 1 к 1.
Отличная иллюстрация механизма, который в свое время спас IPv4 от неминуемого и быстрого исчерпания.
👉 @i_odmin
