🔥Сохраняем памятку как превратить Bambu Lab A1 / A1 Mini в плоттер!
🔥Сохраняем памятку как превратить Bambu Lab A1 / A1 Mini в плоттер!

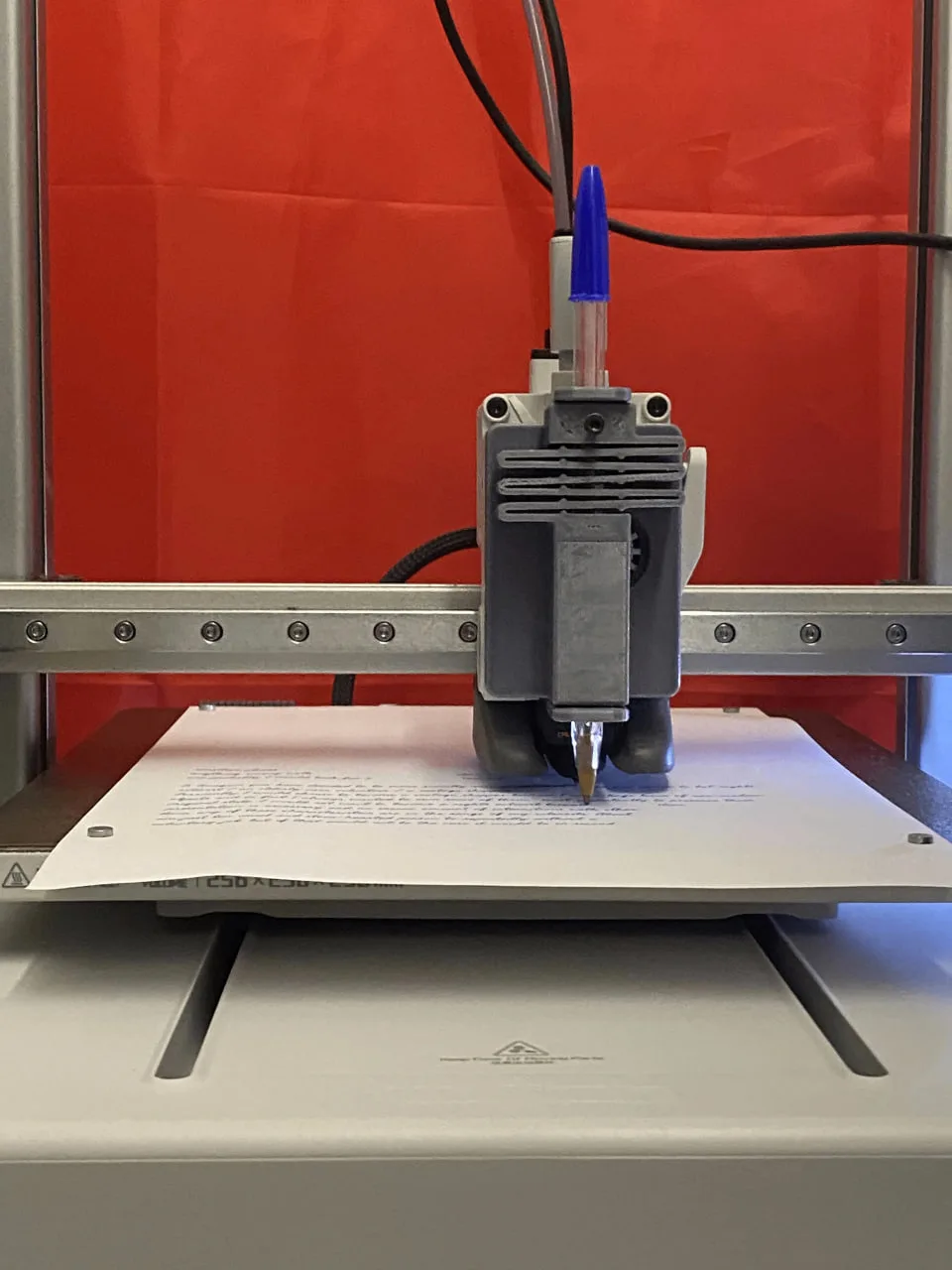

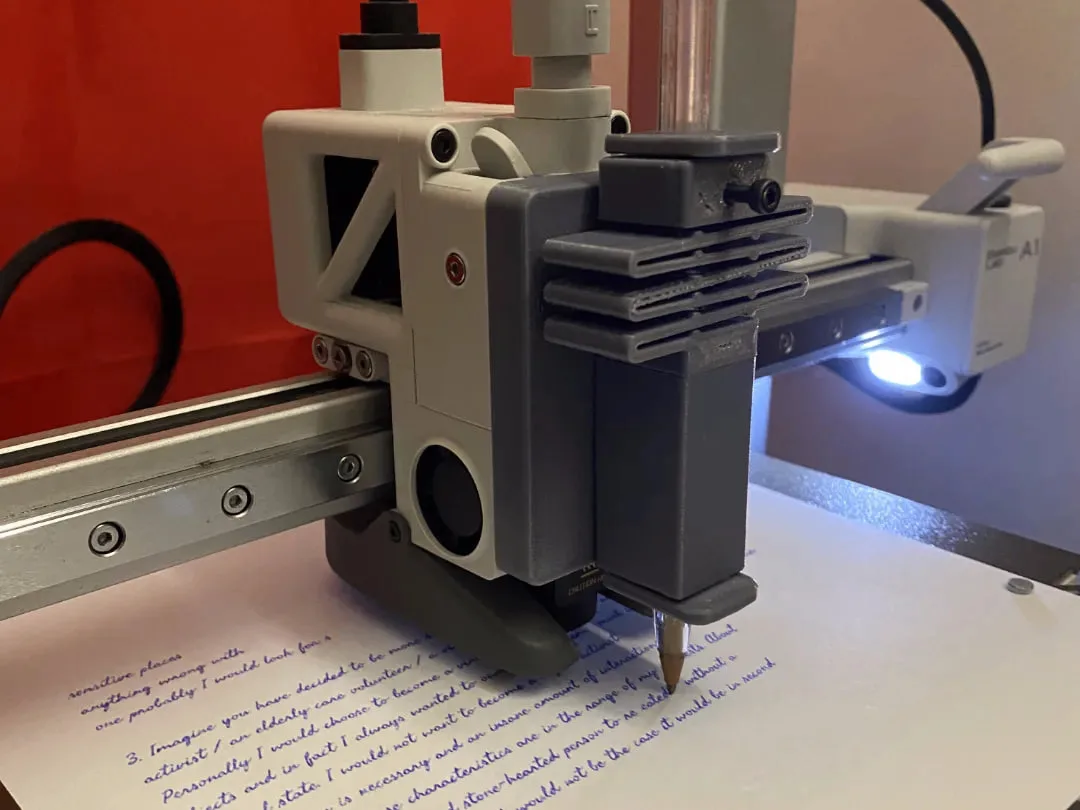

Оказывается, обычный 3D-принтер может не только печатать пластиком, но и рисовать маркером, ручкой или лайнером. Для этого существует специальный модуль-переходник, который устанавливается вместо штатной крышки экструдера и превращает принтер в настоящий XY-плоттер.
🛠 Что понадобится:
• Распечатать детали модуля.
• Пружина.
• Небольшая трубка (используется как направляющая для ручки).
• Винт M3x16 для фиксации ручки.
• Для тонких ручек предусмотрены переходники. Например, отлично подходят обычные BIC Crystal, но для них потребуется уже два винта M3x16.
📦 Сборка:
1. Напечатайте все детали модуля.
2. Соберите механизм: корпус, пружину и направляющую трубку.
3. Установите ручку и зафиксируйте её винтом.
4. Снимите штатную переднюю крышку экструдера.

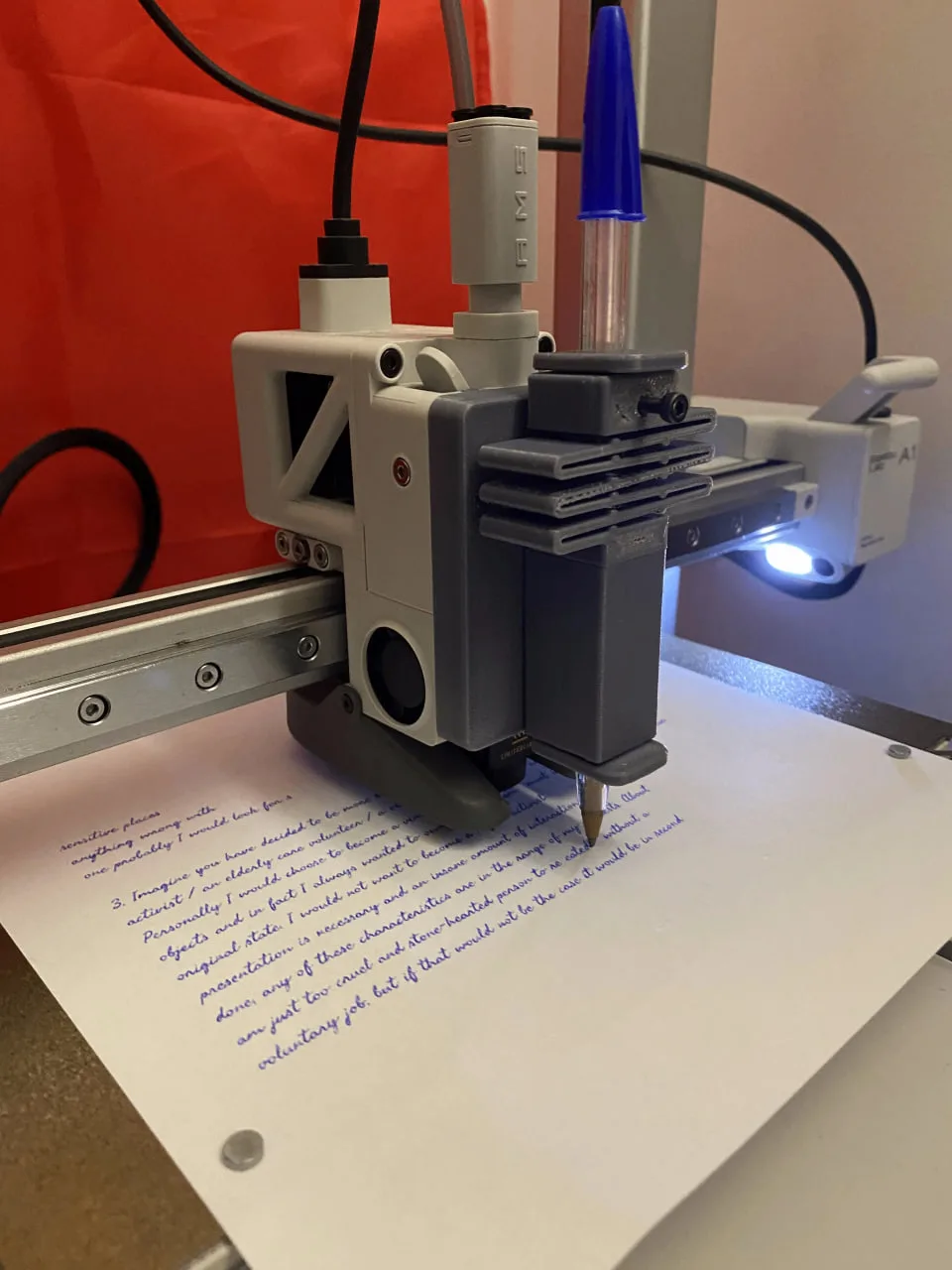

5. Установите вместо неё модуль плоттера.
⚙️ Настройка ручки:
Самый важный момент — положение стержня.

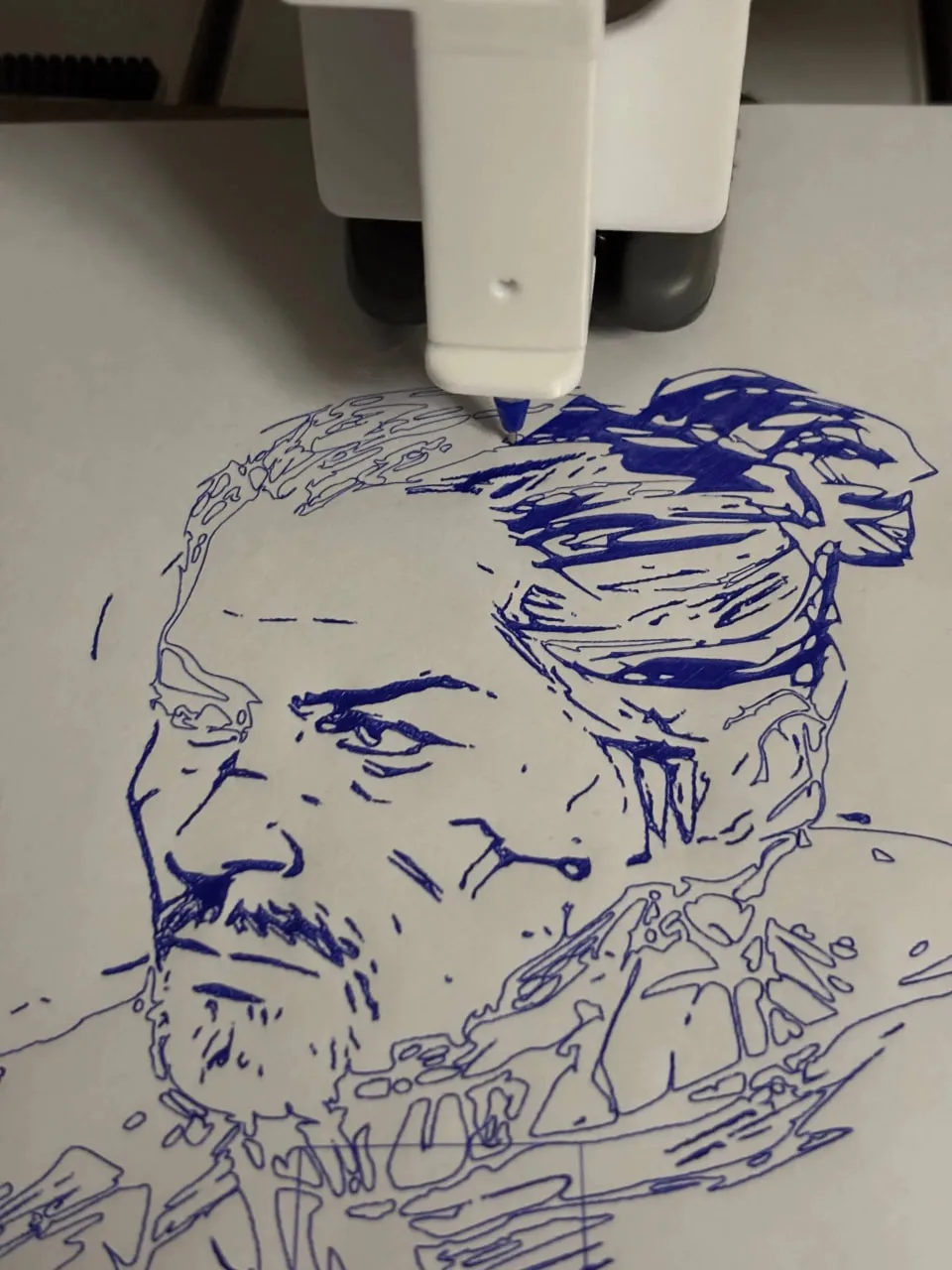

✏️ Ручка должна выступать примерно на 4 мм ниже сопла в рабочем положении. Именно пружина компенсирует неровности поверхности и обеспечивает стабильное давление на бумагу.

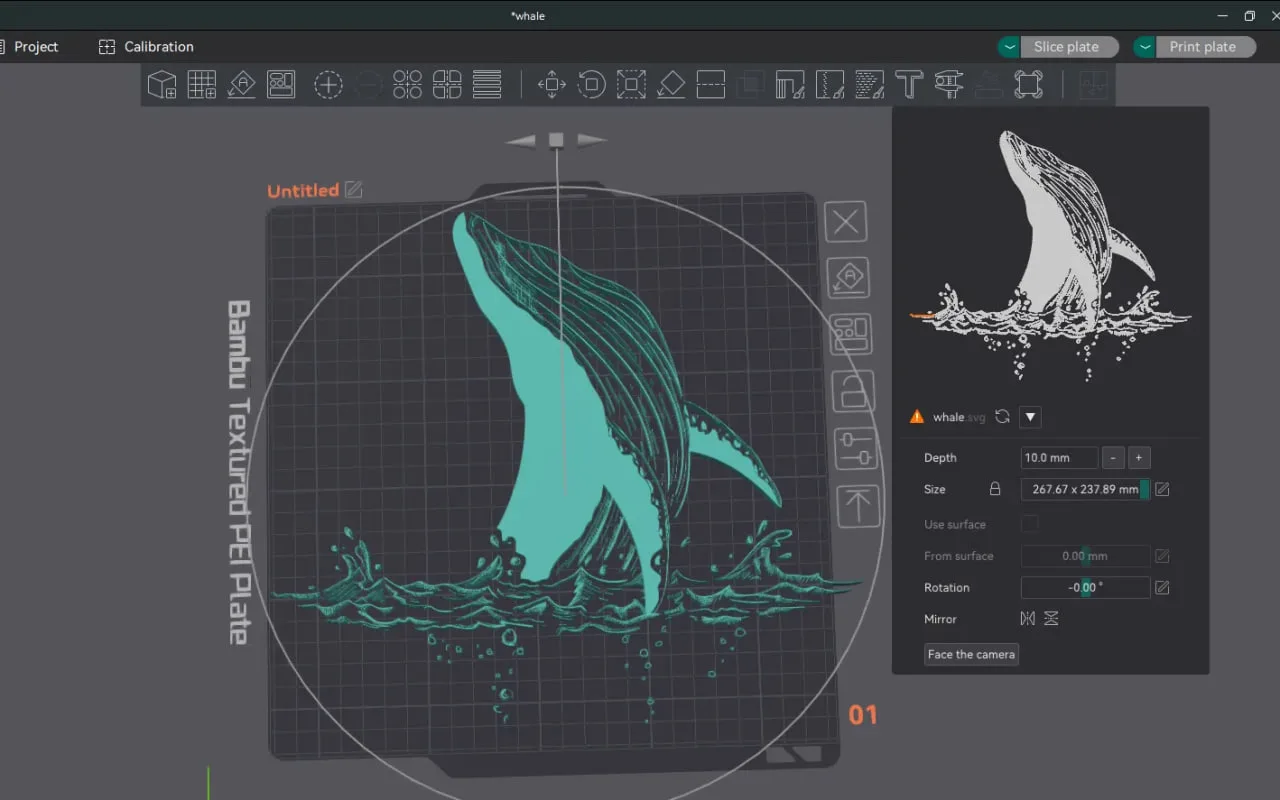

📄 Как подготовить рисунок:
• Используйте SVG-файлы или векторные изображения.

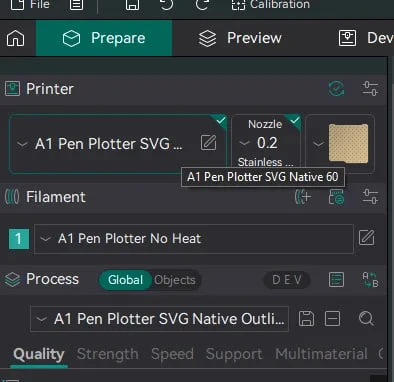

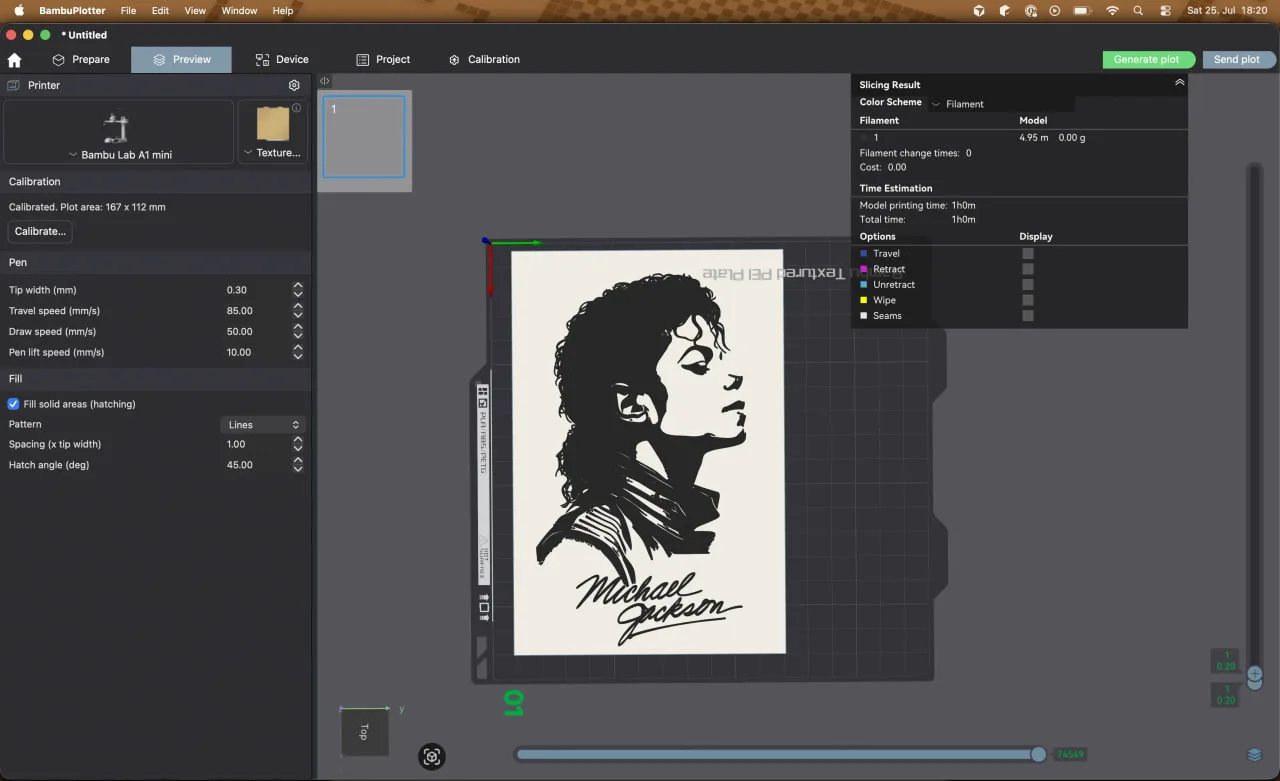

• Импортируйте их в слайсер.
• Задайте один слой печати.
• Отключите экструзию.
• Вместо пластика принтер будет перемещать ручку по траектории.
📍 Важная особенность:
Ручка находится немного ниже и смещена относительно сопла, поэтому модель для рисования нужно немного сдвинуть на столе, иначе изображение окажется не в том месте. Автор отдельно обращает на это внимание.

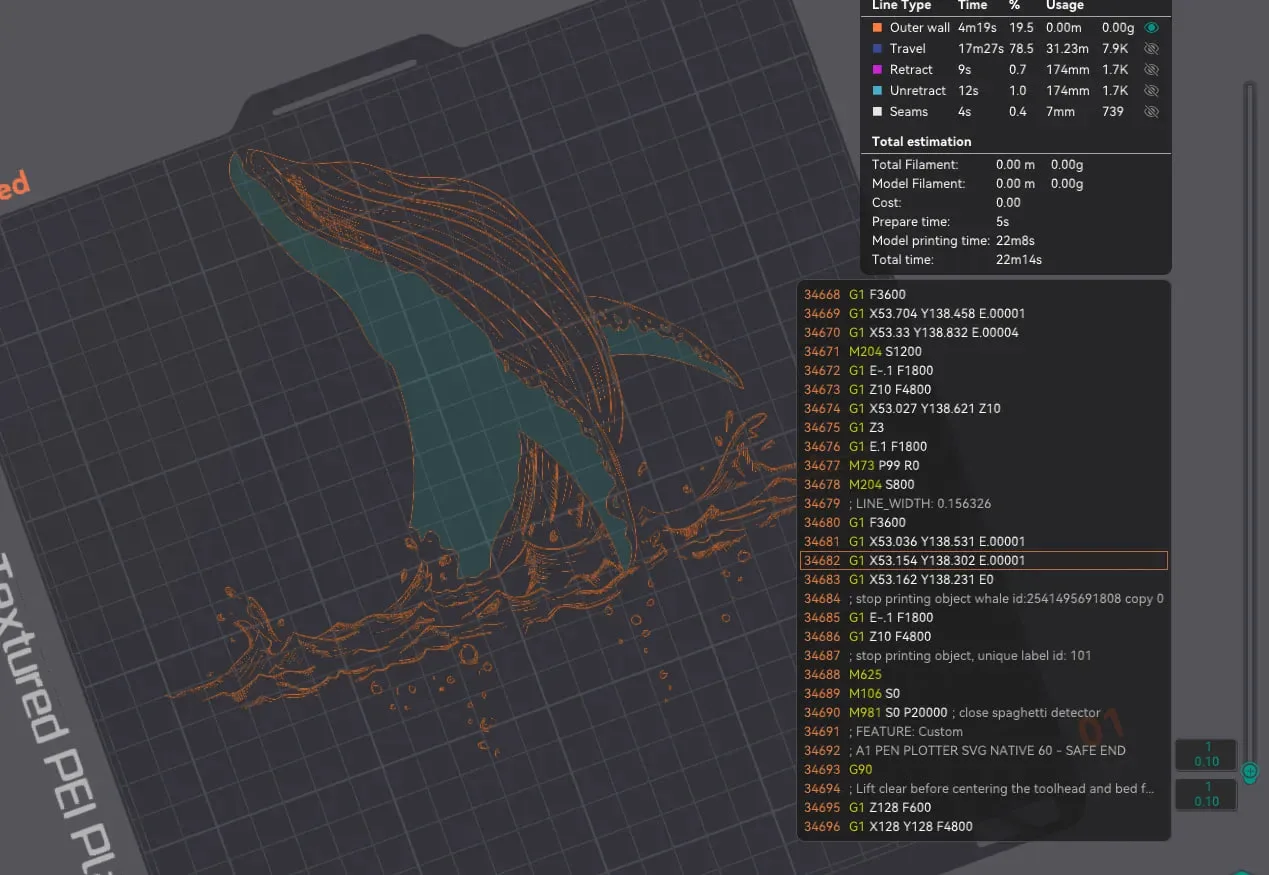

💻 Настройка G-code:
Для Bambu Lab A1 автор подготовил специальный стартовый G-code, который:
• отключает лишние проверки;
• корректно выполняет парковку;
• подготавливает принтер к режиму рисования;
• позволяет использовать стандартную механику без доработок.

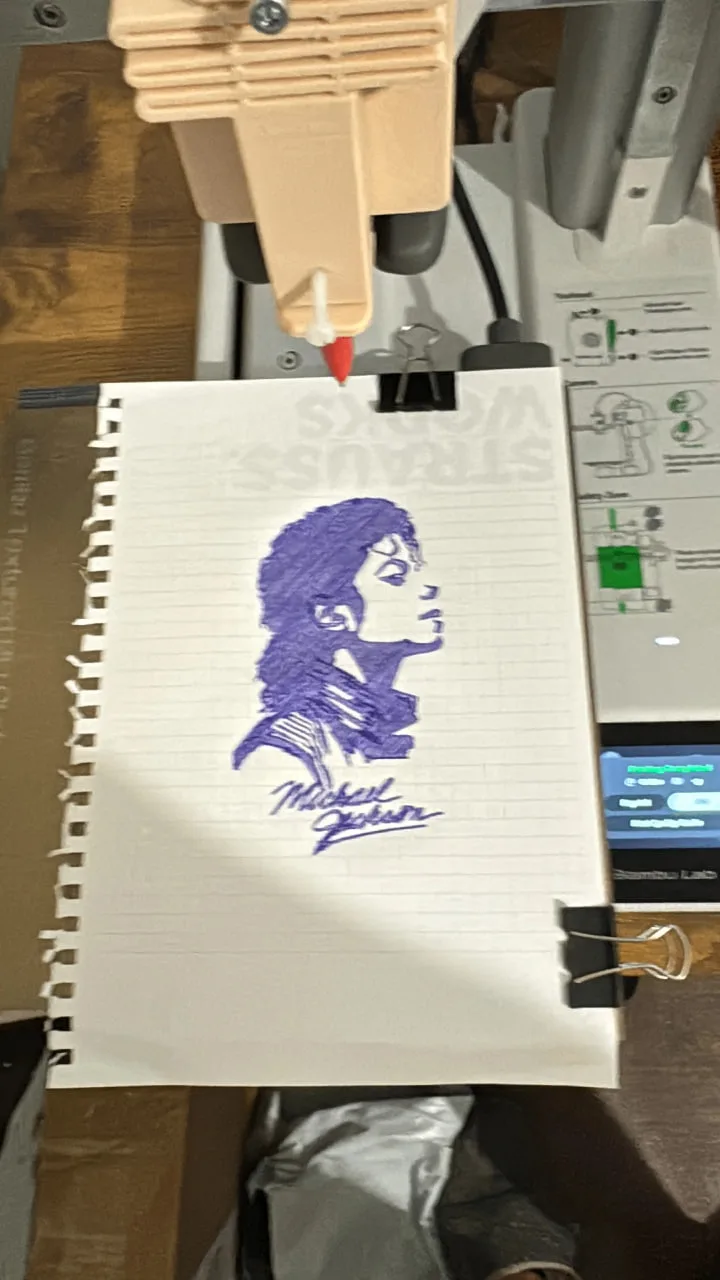

🎨 Что можно рисовать:
✔️ открытки;
✔️ наклейки;
✔️ схемы;
✔️ чертежи;
✔️ раскраски;
✔️ логотипы;
✔️ подписи на упаковке;
✔️ шаблоны для лазерной резки;
✔️ технические эскизы.
💡 Самое интересное, что точность современных 3D-принтеров позволяет получать очень аккуратные линии, а стоимость такого апгрейда — буквально несколько граммов пластика, пружина и пара винтов.
Получается, что один принтер может работать сразу как 3D-принтер и как плоттер без серьезных переделок. 🚀
