Радиолюбители и ТВ антенны
В ход тогда шли любые подручные материалы.
Классикой жанра среди радиолюбителей было изготовление антенны из алюминиевой или медной шины от демонтированного силового кабеля. Она держала форму, обладала превосходной проводимостью и минимальным сопротивлением поверхностного слоя.
Чтобы «вытянуть» слабый сигнал без усилителя, радиолюбители четко вычисляли геометрию под среднюю частоту диапазона ( ~470–862 МГц) :Крылья «бабочки»: Из толстой шины извивались V-образные элементы. Длина одной стороны "уса" составляла ровно 37,5 см, а размах крыла на концах - 7,5 см. Зачастую делали двухсекционную конструкцию. Расстояние между центрами секций выдерживали в районе 22 см.
Коммутация: Секции соединяли между собой скрещенной линией из той же проволоки (лево-верх на право-низ) с промежутком в центре 2 см для подключения фидера. Все это крепилось на обычную деревянную рейку, кухонную дощечку или кусок текстолита с помощью винтов с шайбами. Если вышка была далековато, сзади антенны на расстоянии 10-15 см при помощи деревянных распорок ставили рефлектор - обычную металлическую сетку или решетку от холодильника. Это отсекало помехи из квартиры и прибавляло существенные +3 дБ к усилению полезного сигнала. Подключение производили коаксиальным кабелем РК-75. Поскольку антенна имела симметричный выход (~300 Ом), а кабель был несимметричным (75 Ом), правильные радиолюбители мотали четвертьволновую петлю согласования (U-колено) или впоследствии использовали готовые платы-симметризаторы от польских антенн.

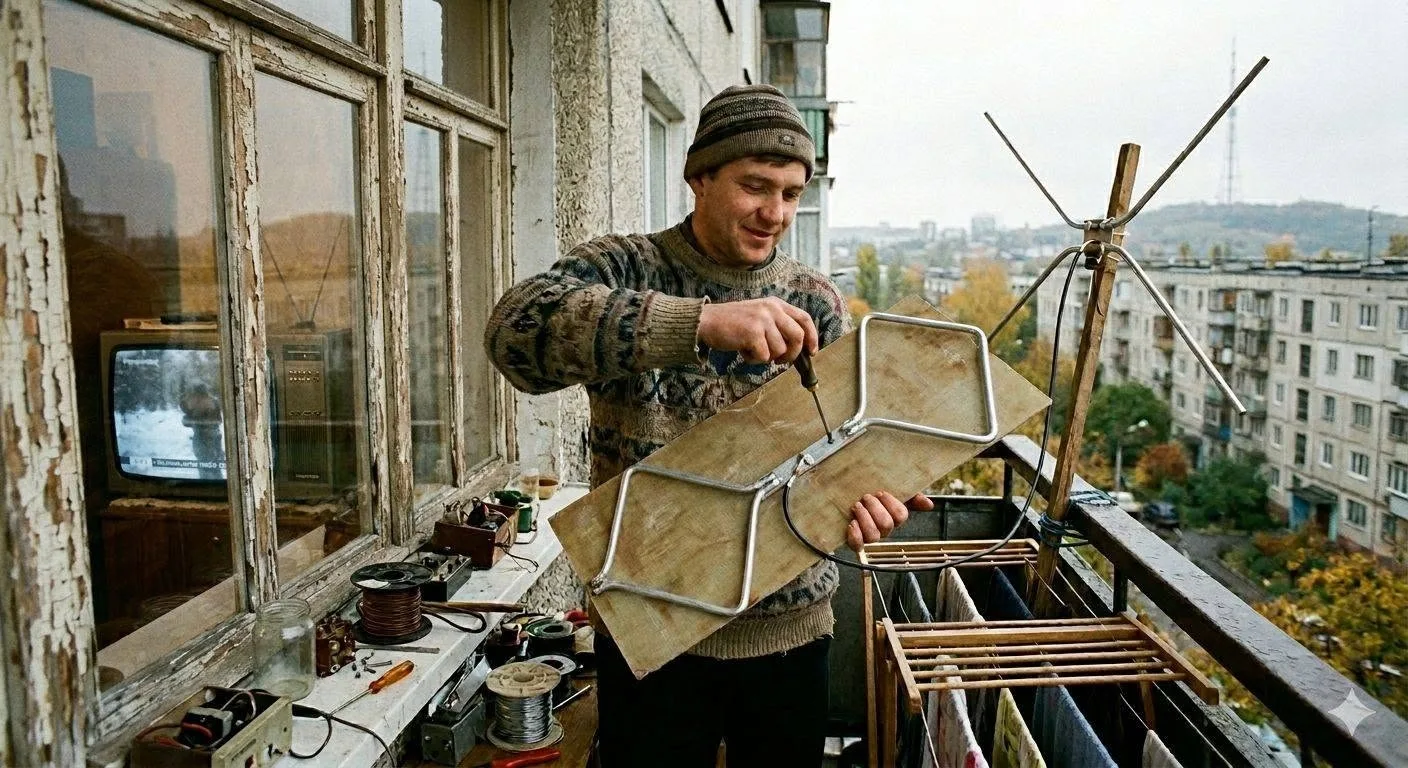

Финальный этап – монтаж. Конструкцию выставляли на балкон или привязывали к швабре у окна. Пока один крутил колесико плавной подстройки частоты на телевизоре, другой на балконе медленно поворачивал «бабочку». Ориентировались по крикам из комнаты: «Снежит… Полосы ушли… Звук есть, картинки нет… Стой! Так было время, когда чистый сигнал без удвоения контуров и «муравьев» на экране считался личным техническим триумфом, а самодельная антенна из силовой шины на балконе была настоящим маркером радиолюбительского мастерства.
А Вы изготавливали самодельные ТВ антенны? Пишите в комментариях какие лучше работали.
