Радиолюбитель Иван Саныч активизировался после "долгой зимней спячки" в городе, и теперь снова создаёт шармань!
Радиолюбитель Иван Саныч активизировался после "долгой зимней спячки" в городе, и теперь снова создаёт шармань!
Да да да, в прошлом году и в этом я продолжаю изготавливать ламповую технику, и всё никак не могу отойти от концепции той самой - ламповой трёхточки с двух ламповым усилком... Легендарная по истине схема. А главное - собрать её способна даже макака с трепонацией черепа в состоянии алкогольного опьянения. При этом работает такая схема веками, запускается с первого раза и убить её почти невозможно. Одни плюсы!
Вот и я так думаю, поэтому всем желающим рекомендую.
*К слову - шарманкой в простонародье зовут простые ламповые передатчики, служащие энтузиастам, радиолюбителям и просто всем желающим - единственным выходом в "радио мир" и позволяющие не просто связываться, а передавать и усиливать музыку, а также просто - уютно и творчески проводить время.*
В чём же минусы моего прошлого проекта?

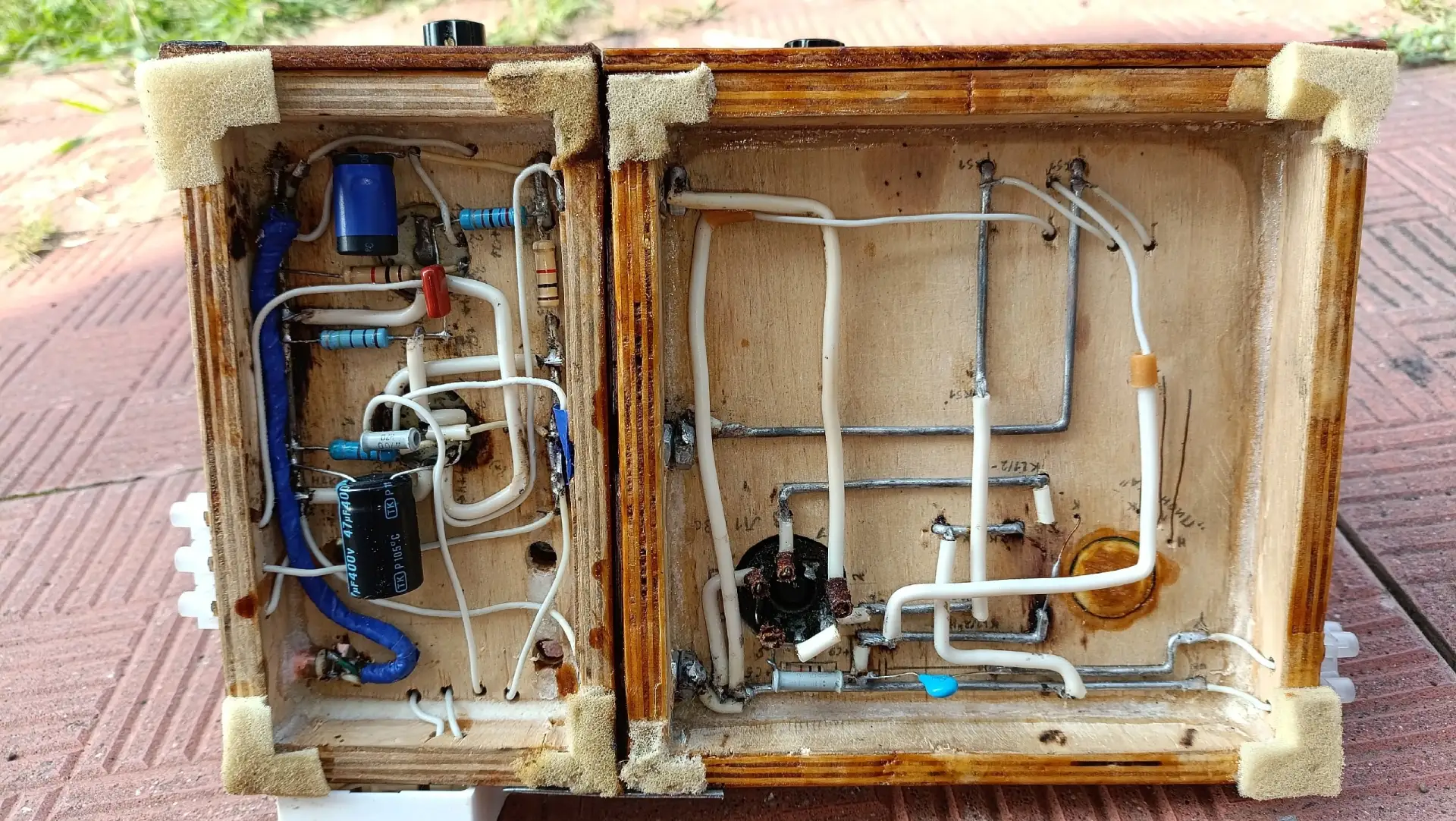

Во первых мой малый опыт в создании ламповых конструкций на тот период времени, ведь тогда я только начинал это делать, и толком не умел. Первое - ну, это сам тип монтажа в подвале. Я решил монтировать всё, опираясь на так называемые "шины", или же основные перемычки, установленные в этом самом подвале - нежней части шарманки, скрытой стенками. Из-за такой конструкции и некоторых других обстоятельств - конструкция моя имела много перемычек, складывающихся в одну большую "паутину", она и не красива, и для работы ничем хорошим не обусловлена. Также из-за этих проклятых шин в модуле передатчика было много перехлёстывающихся проводов, даже в самом колебательном контуре.

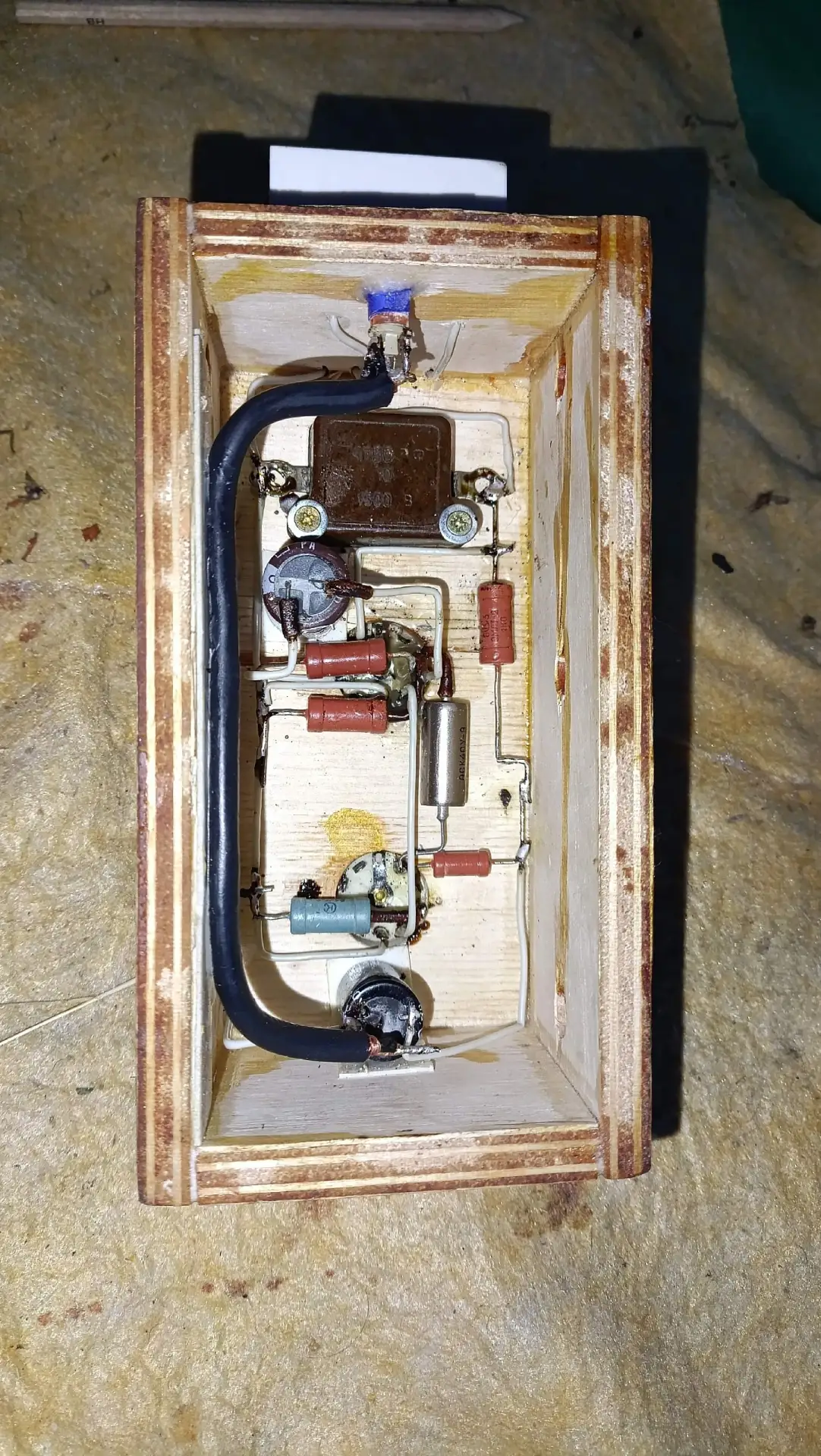

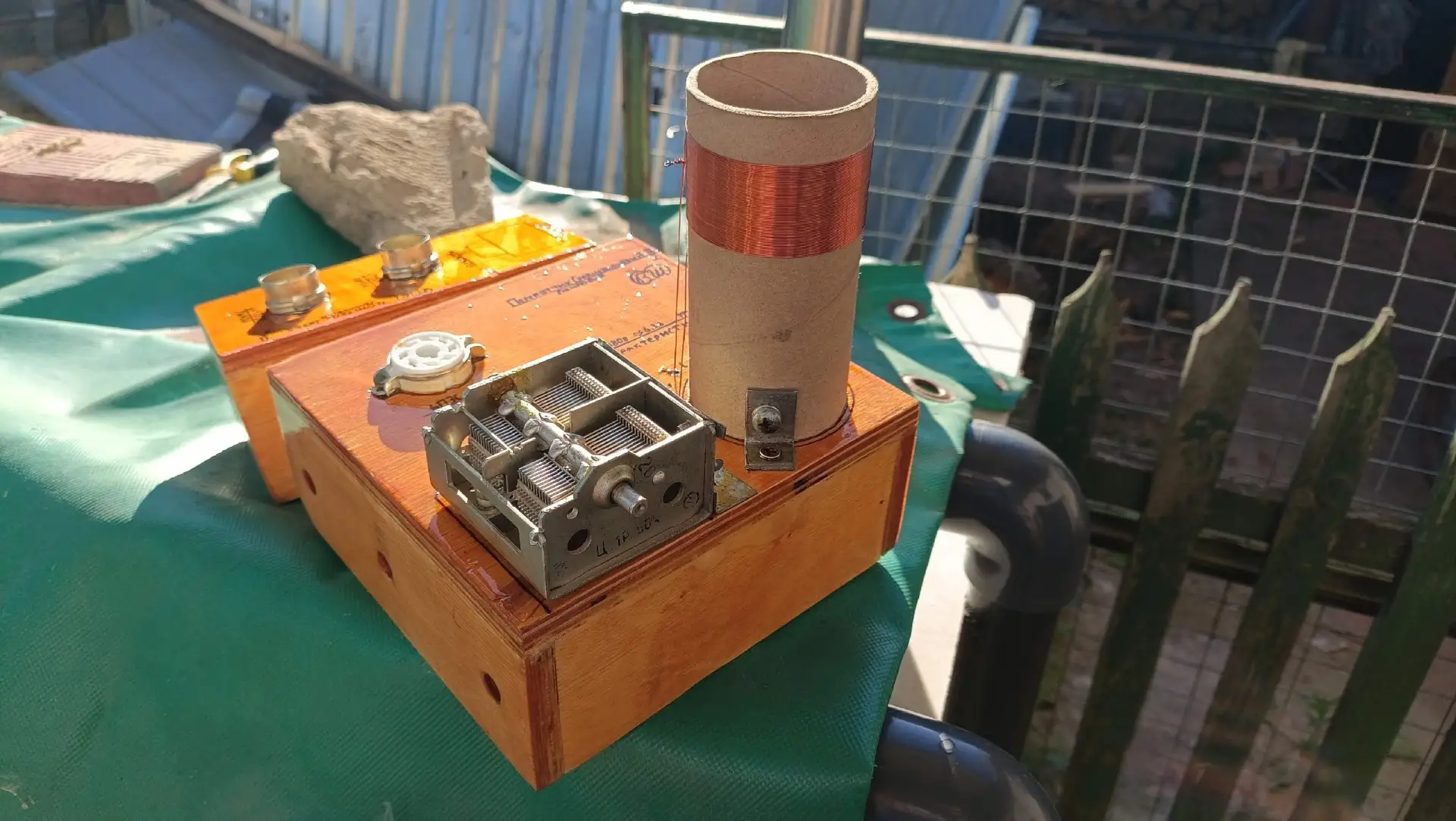

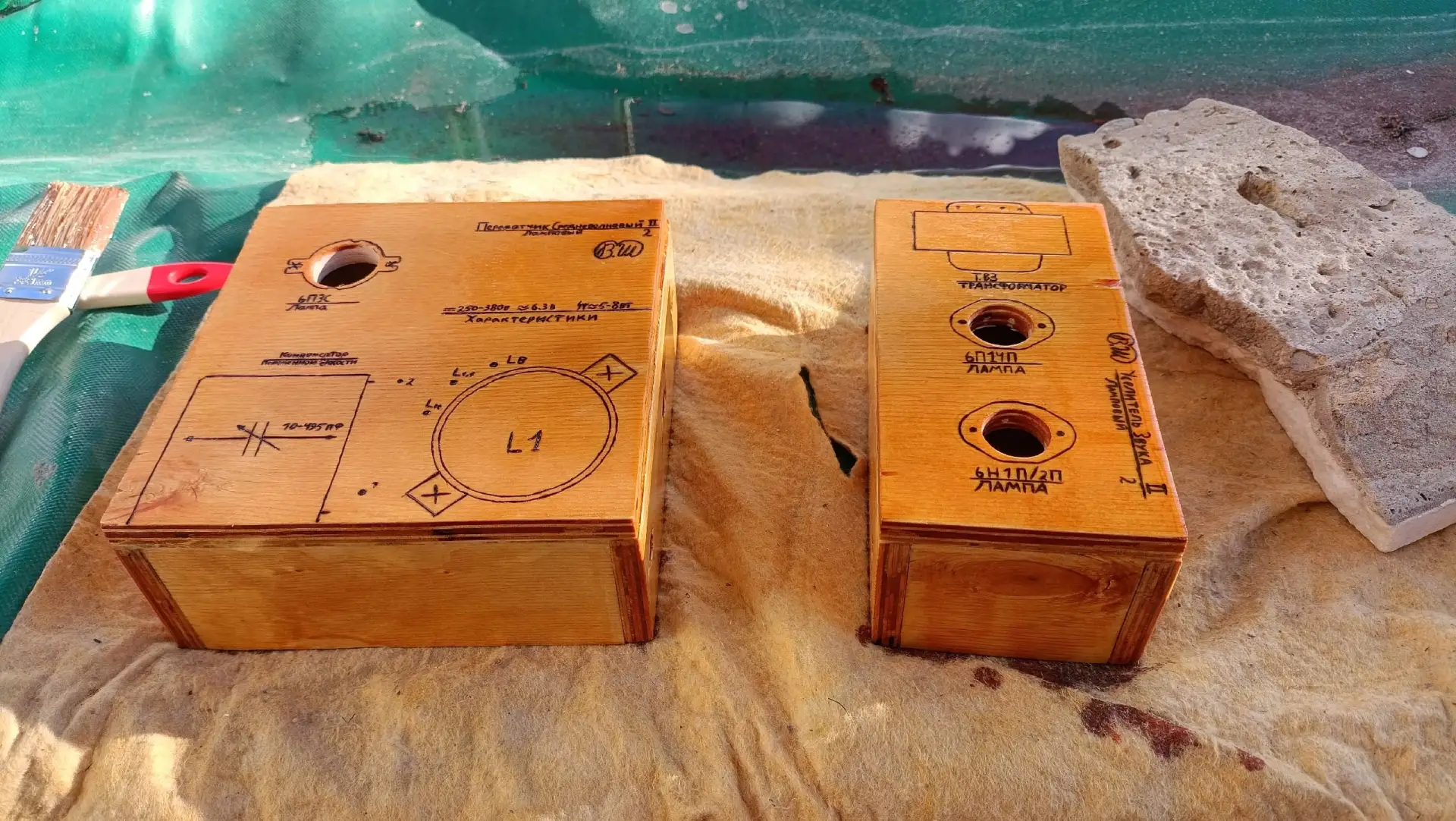

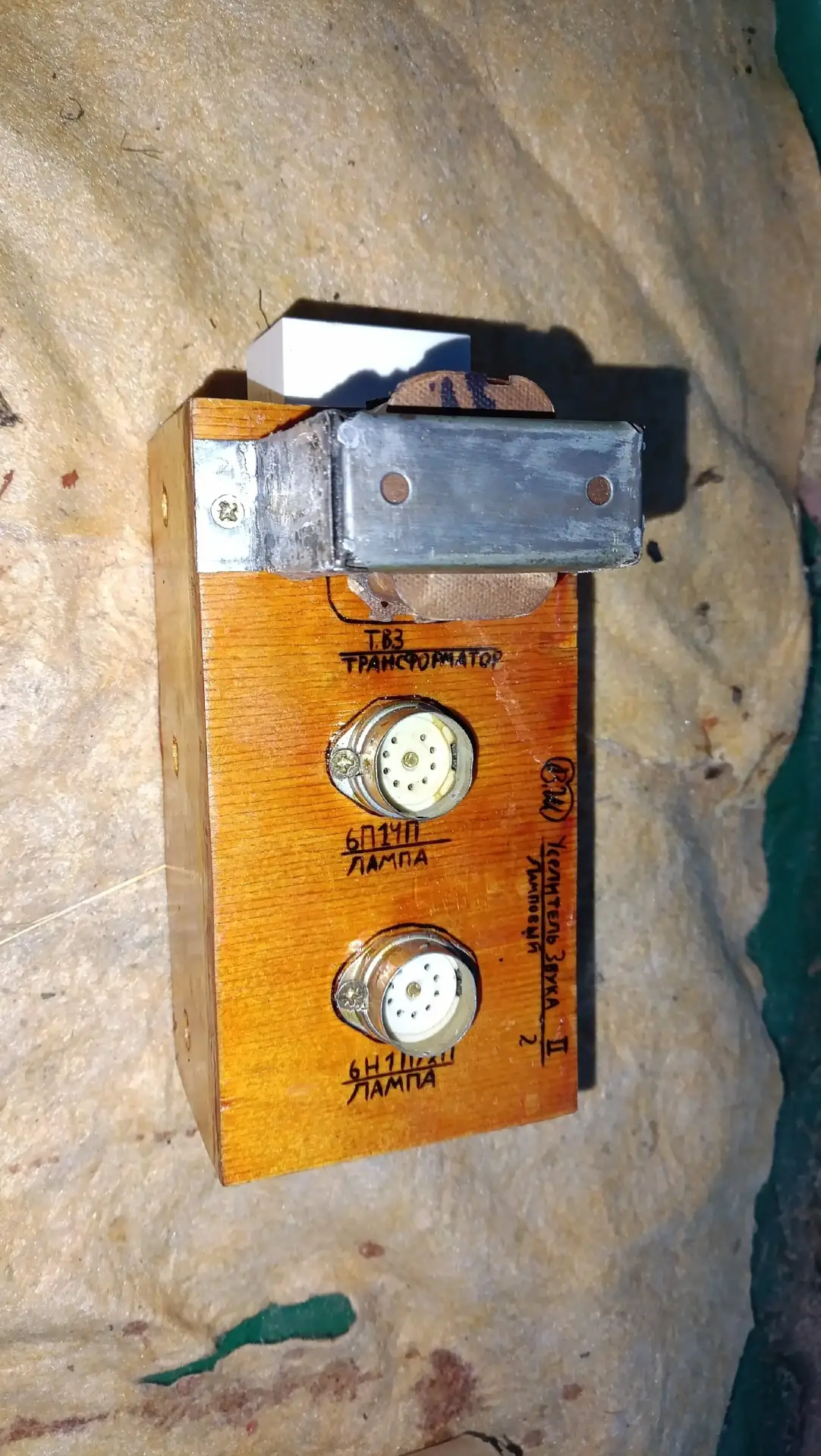

Но в новой схеме этого не будет! Я уже начал работу и могу сказать - от шин я избавился, добавил высоту самих стенок корпуса и реализовал модульность (теперь можно отсоединить усилитель звука от передатчика, или же усилитель звука от блока питания, либо присоединить простыми болтами, шайбами и гайками), добавил разделительный экран между усилителем звука и передатчиком, сократил расстояние между контурной катушкой и конденсатором переменной ёмкости, расположив их непосредственно перед друг-другом, что сократит перемычки и повысит надёжность. Увеличил диаметр катушки до 6 сантиметров (раньше было 2), и все детали на этот раз взял аутентичные - советские. Так что как закончу - всё отправлю на обозрение к вам!
Ну а пока о спонсорах: Моим главным помощником в изготовлении этой Второй версии шармани является Pavel Korobko, именно он вместе с Иваном Тороповым собрал для меня посылку со всеми деталями для этого проекта и не только, и бесплатно отправил мне в Москву из самого Ижевска. Огромное ему спасибо!!! Эх, бывают же такие хорошие люди...

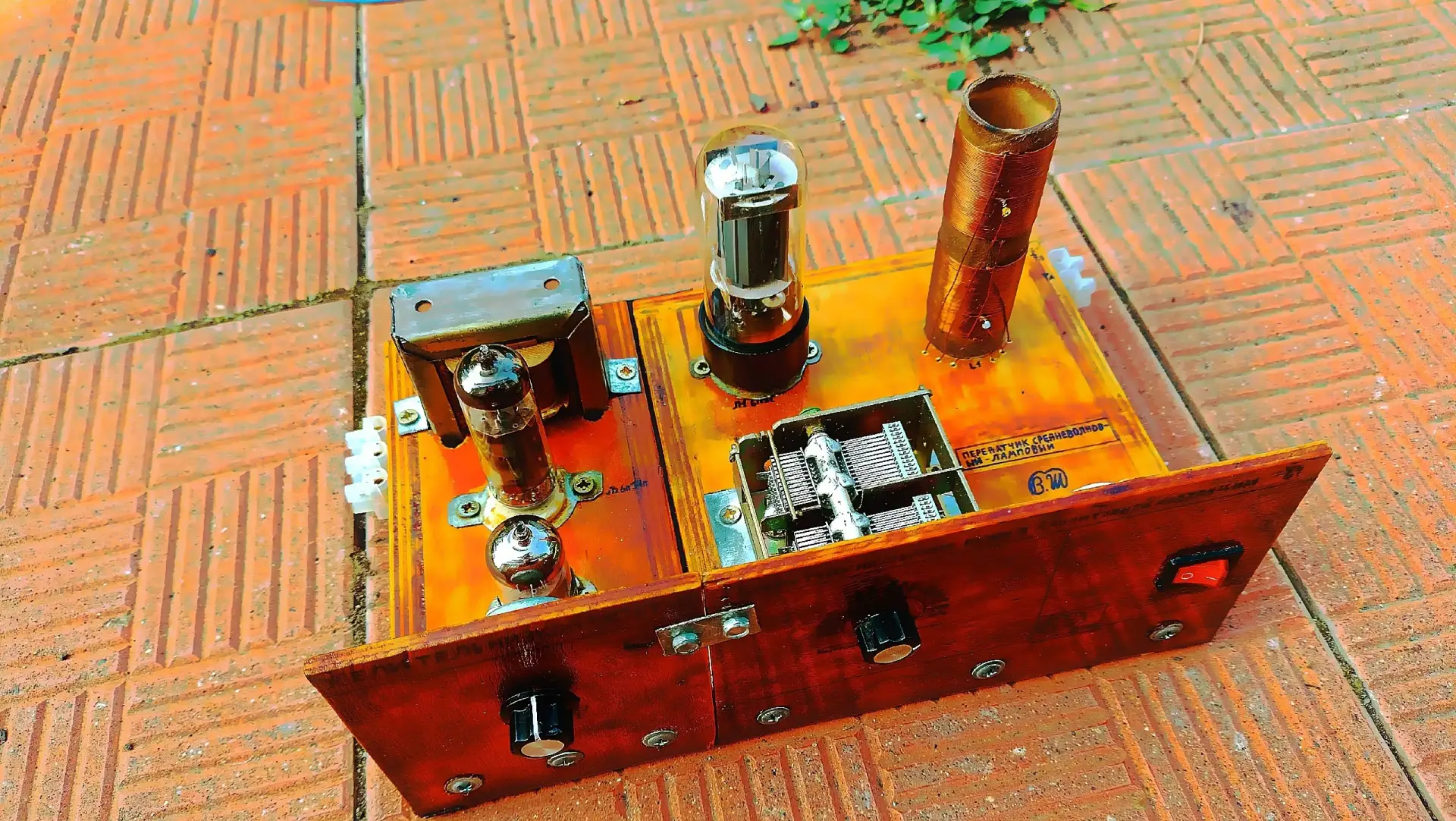

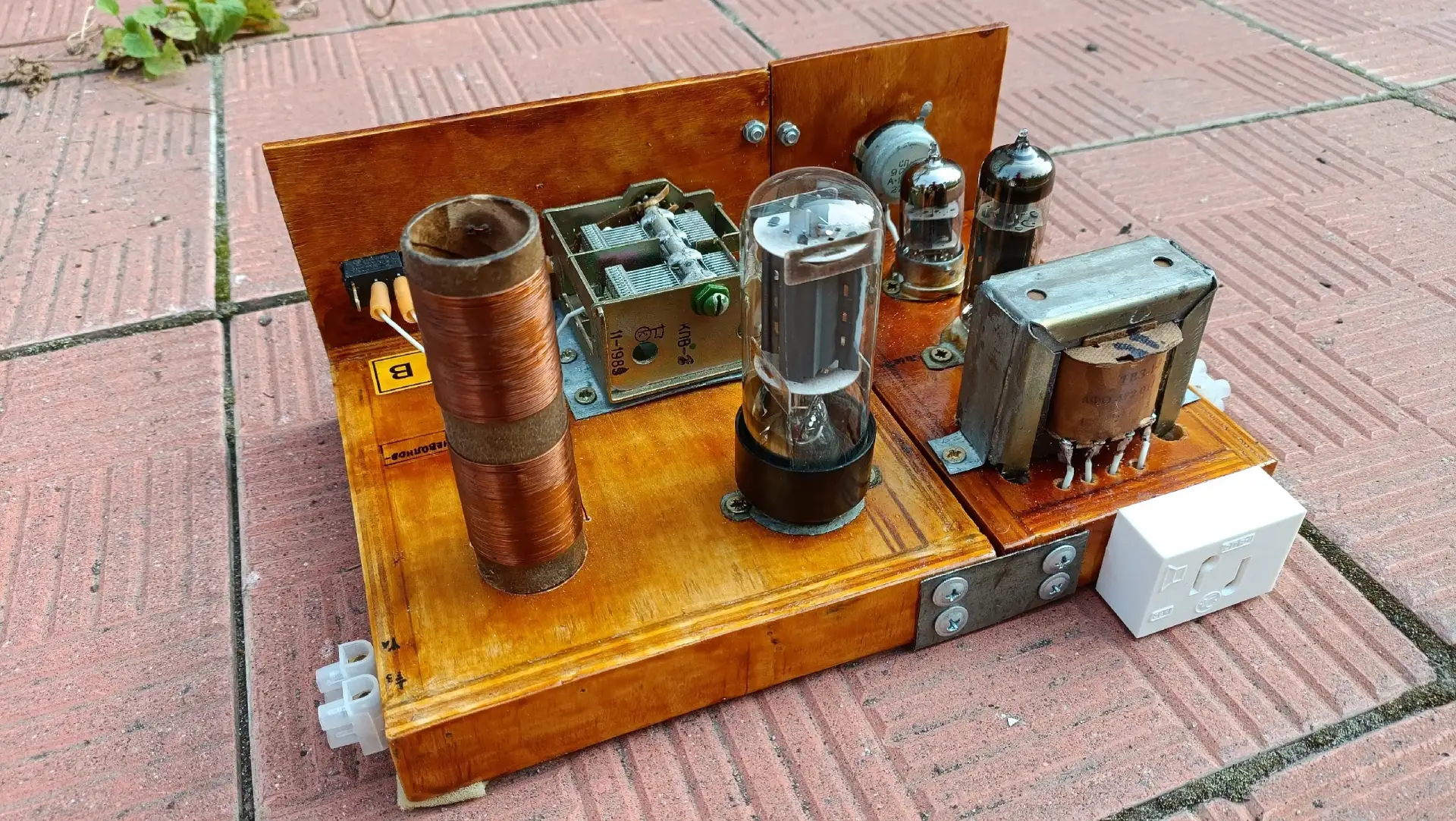

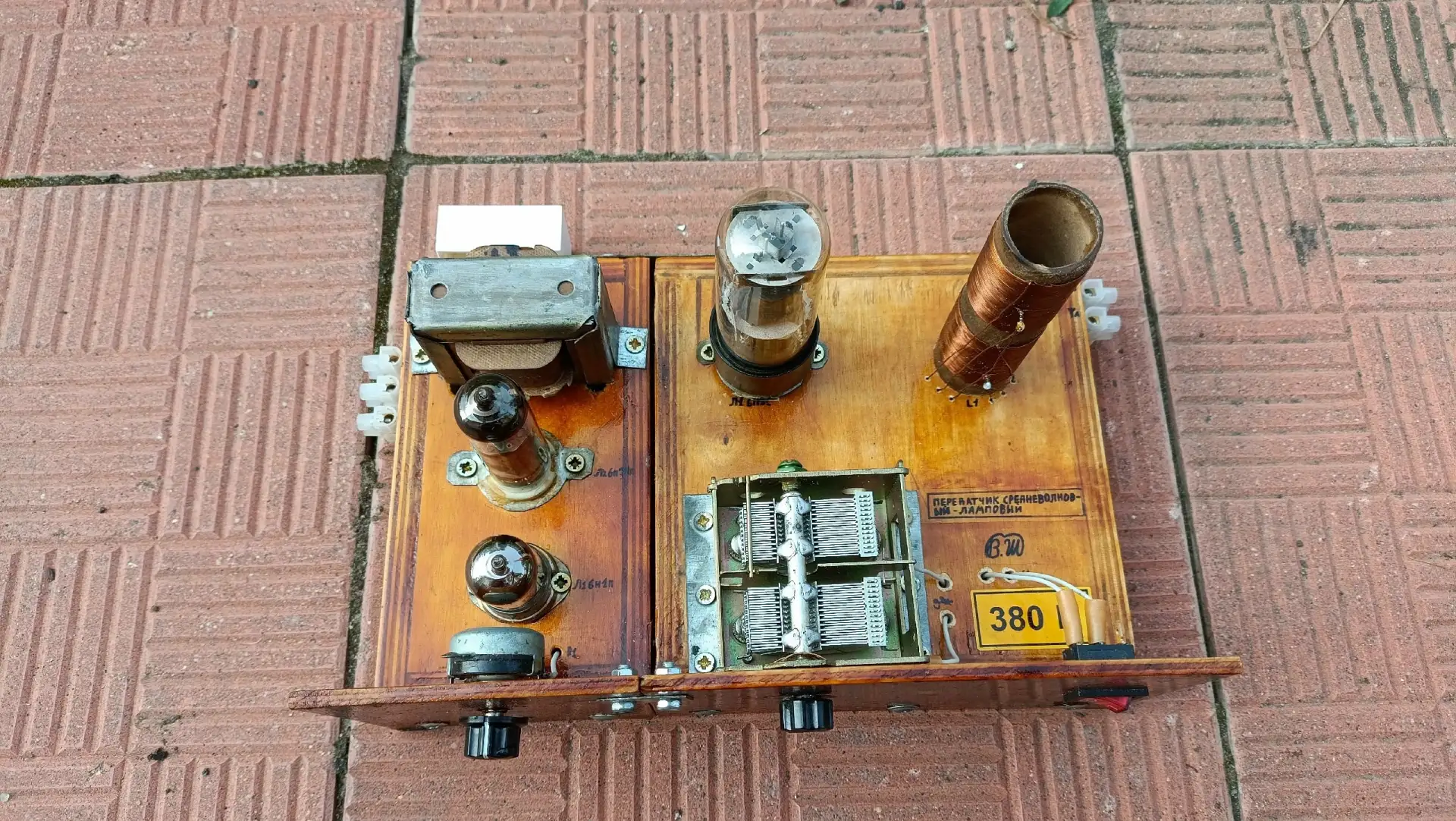

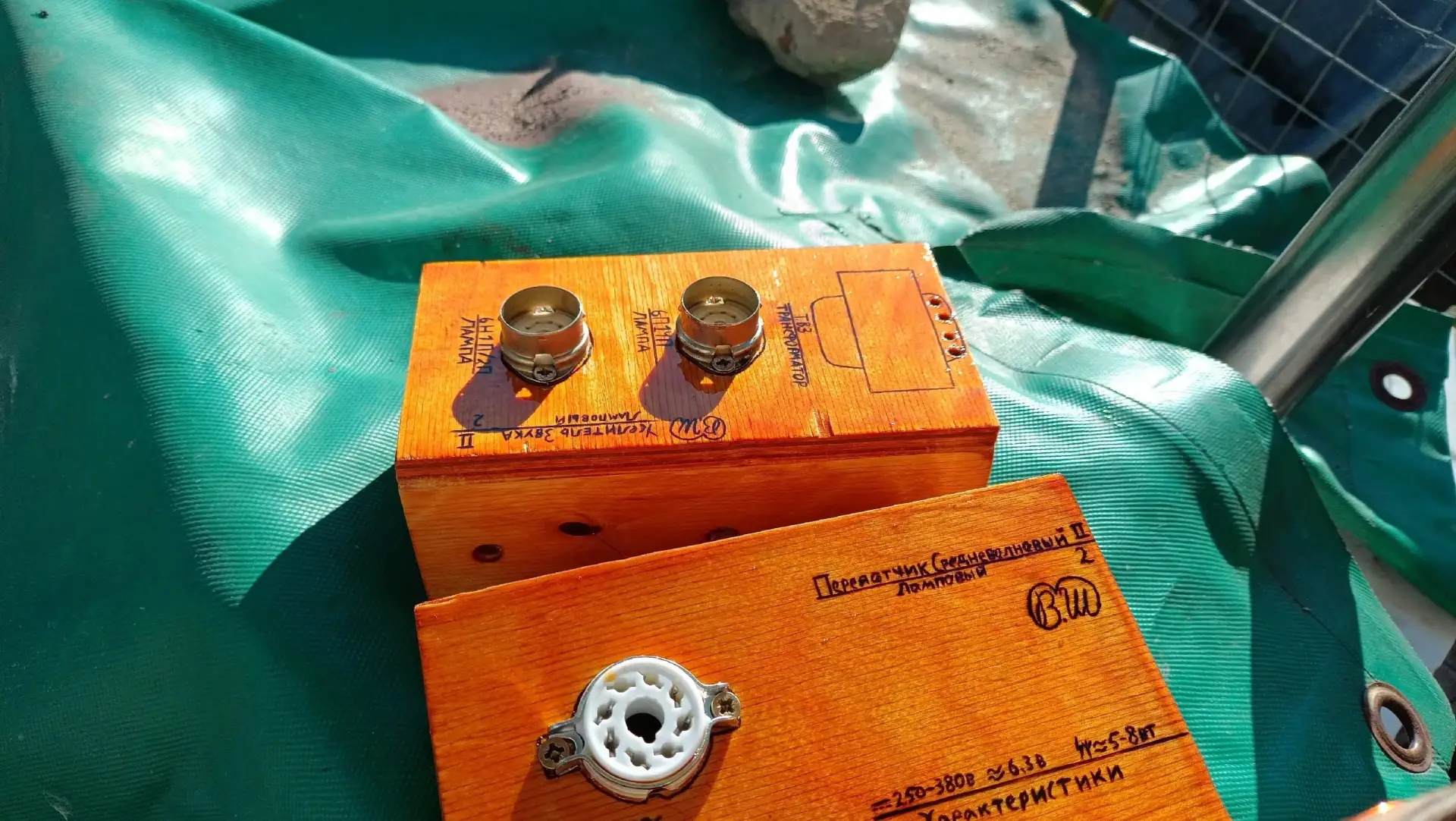

А теперь можете насладиться фотографиями моей старой шарманки и новой. Думаю по выше упомянутому тексту вы без труда определите - где старая, а где новая...
Всем мира, добра и удачи с вашими проектами!).
Иван Саныч
