Почему новые электролитические конденсаторы «стареют» на полке и как их правильно оживить?

Почему новые электролитические конденсаторы «стареют» на полке и как их правильно оживить?

Многие уверены: если деталь не работает и не нагревается, она может храниться вечно. Однако для алюминиевых электролитических конденсаторов безделье — это медленный яд. Лежащий годами на складе «абсолютно новый» конденсатор порой оказывается более уязвимым, чем тот, который трудился в схеме каждый день.

Давайте разберемся в физике этого процесса и выясним, как спасти ценные компоненты от внезапного выхода из строя.

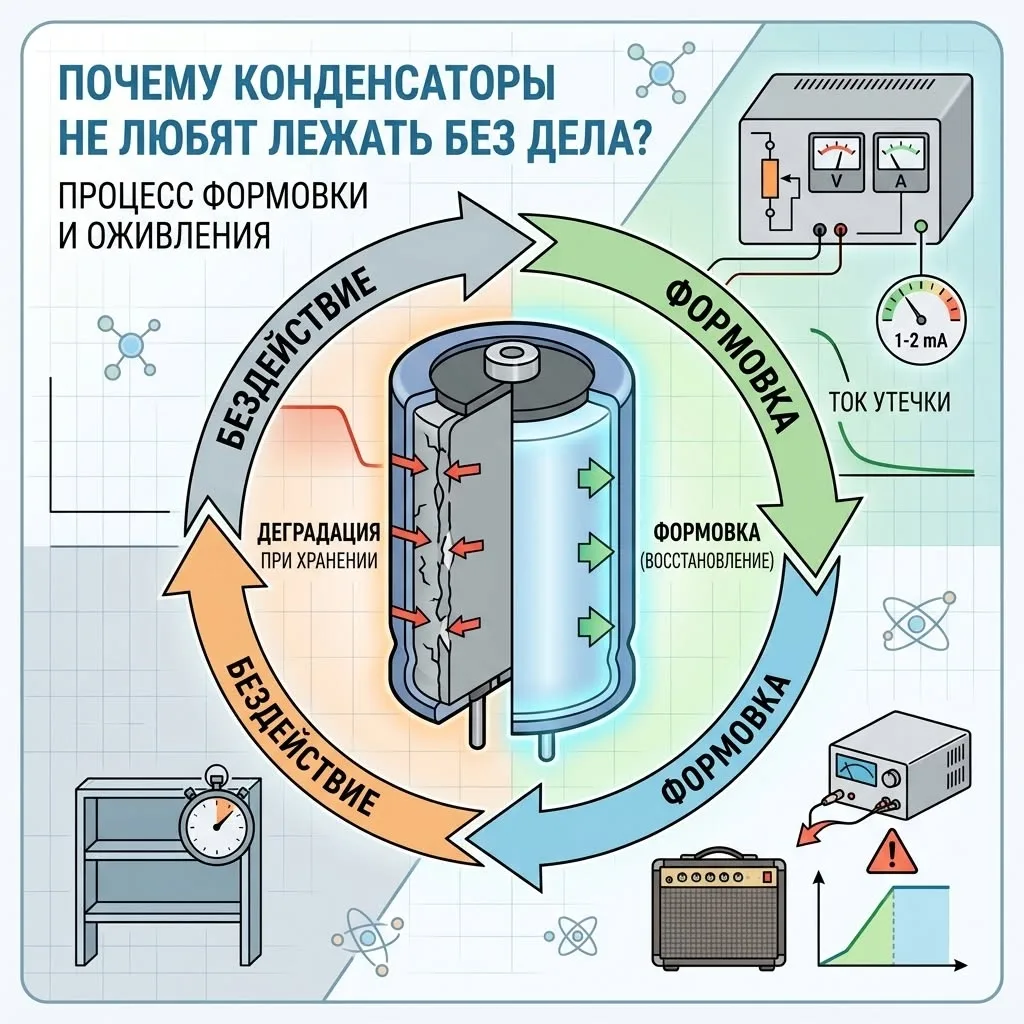

Физика старения: почему диэлектрик «растворяется» в тишине

Особенности электролита скрываются в его внутренней структуре. Роль диэлектрика в таком конденсаторе выполняет тончайшая оксидная пленка оксида алюминия нанесенная на фольгу анода.

Эта пленка формируется электрохимическим путем при производстве, но её стабильность напрямую зависит от протекающих внутри процессов:

Саморастворение: В отсутствие приложенного напряжения жидкий рабочий электролит медленно, но непрерывно растворяет оксидный слой. Пленка истончается, в ней появляются микротрещины и дефекты.

Электрохимическое самовосстановление: Когда конденсатор находится под рабочим напряжением, протекающий через него ничтожный ток утечки выполняет полезную работу — он постоянно «латает» эти микродефекты, восстанавливая оксид алюминия.

Высыхание: Даже при комнатной температуре жидкий электролит внутри конденсатора со временем диффундирует через резиновый уплотнитель. Уменьшение объема электролита снижает способность диэлектрика к самовосстановлению, при этом увелиыивается ESR, и падает емкость.

Главный парадокс электролитов: Напряжение для них — это не только нагрузка, но и поддерживающий жизнь фактор. Без него диэлектрик буквально растворяется в собственном электролите.

Что произойдет, если сразу подать напряжение?

Если конденсатор пролежал без дела более 3 лет (для некоторых серий этот срок больше, для дешевых китайских — меньше), его оксидный слой деградирует. Включение такого компонента напрямую под номинальное напряжение приводит к лавинообразным процессам:

Бросок тока утечки: Истонченный диэлектрик начинает пропускать ток, в десятки и сотни раз превышающий норму.

Локальный перегрев: Ток утечки вызывает мгновенный разогрев электролита в местах дефектов пленки.

Закипание и взрыв: Электролит закипает, выделяется газ, давление внутри корпуса растет. В лучшем случае сработает защитный клапан, в худшем — произойдет разрушение корпуса, что может потянуть за собой диодный мост, ключи БП и дорожки на плате.
Это конечно описан самый писимистичный сценарий, чаще всего конденсаторы не взрываются при первом включении, но это не значит что конденсатор не переживает стресс после долгого бездействии в момент первого включения.

Как правильно проводить формовку

Если вам в руки попали качественные брендовые конденсаторы «из старых запасов», высоковольтные «банки» для силовой электроники или старый советский прибор, не спешите подавать питание напрямую. Конденсаторы нужно отформовать.

Суть процедуры — восстановить оксидный слой контролируемым током утечки, не давая электролиту закипеть.

Подключите конденсатор к источнику питания последовательно через токоограничивающий резистор. Для низковольтных цепей подойдет номинал1–10 кОм, для высоковольтных (от 250 В до 450 В) —20–100 кОм(мощностью не менее 2–5 Вт).

Подавайте напряжение ступенями, начиная с 20-30% от номинального рабочего напряжения.Если используете регулируемый лабораторный блок питания, просто установите ограничение тока на уровне1–2 мА.

Контролируйте напряжение непосредственно на выводах конденсатора. По мере восстановления диэлектрика ток утечки будет падать, а напряжение на конденсаторе — расти, приближаясь к напряжению источника.

Постепенно (в течение 30–60 минут) поднимите напряжение до номинального рабочего значения и оставьте конденсатор под ним еще на 1–2 часа. Если после этого ток утечки упал до паспортных значений (обычно микроамперы), а конденсатор остался холодным - он полностью готов к работе.
