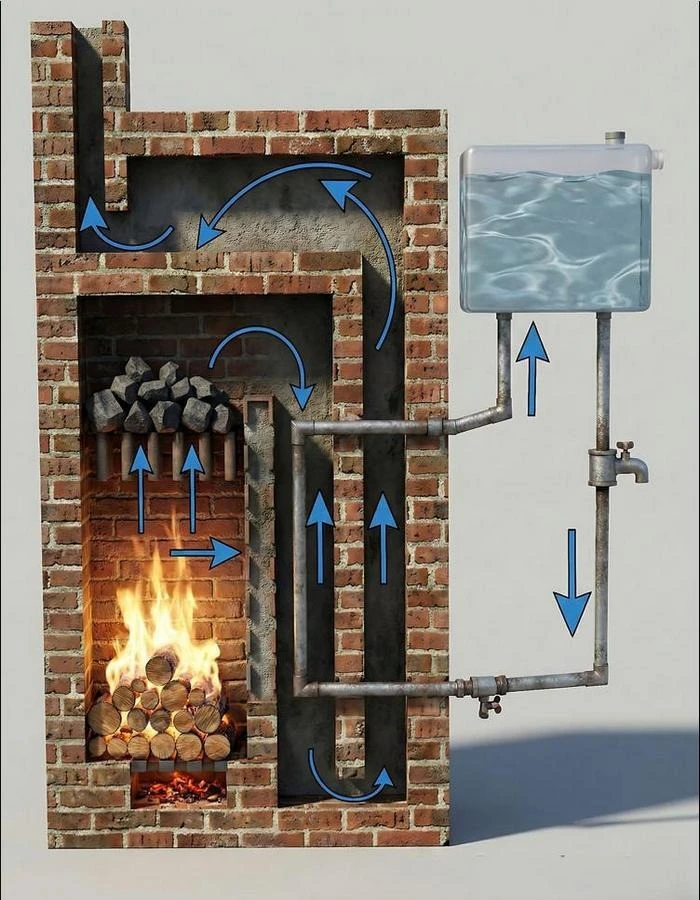

Схема поперечного сечения каменной печи с водяным отоплением
Схема поперечного сечения каменной печи, интегрированной с системой водяного отопления. Изображение иллюстрирует принципы термодинамики — в частности, как тепло от сгорания дров передается тепловым инерционным элементом из камня, а также системой циркуляции воды в «бойлере».
Описание компонентов и принципа работы системы:
1. Камера сгорания
В левом нижнем углу дрова горят в топке.
✓ Воздух поступает снизу через решетку колосника (небольшое отверстие в самом низу) для поддува.
✓ Синие стрелки, указывающие вверх через поленья и в «камни», указывают на вторичное горение. Темно-серые объекты над огнем представляют собой камни высокой плотности или керамические перегородки, предназначенные для поглощения интенсивного тепла и обеспечения полного сгорания отработанных газов перед выходом из камеры.
2. Движение тепла
В этой конструкции дым не поднимается прямо вверх по дымоходу, а проходит сложный путь для извлечения максимального количества тепла:
✓ Нисходящая тяга: горячие газы направляются через перегородку и вниз по вторичному каналу.
✓ Горизонтальное движение: затем газы движутся горизонтально внизу и поднимаются обратно по третьему вертикальному каналу.
✓ Накопление тепла: по мере того, как горячие газы проходят по длинному пути, кирпичи поглощают энергию. Это позволяет отопительному прибору оставаться теплым в течение многих часов после того, как огонь погаснет.
✓ Выхлоп: наконец, охлажденные газы выходят через дымоход в верхнем левом углу.
3. Система водонагрева
С правой стороны к отопительному прибору подключена сантехническая цепь. Система работает по принципу термосифона (циркуляция под действием силы тяжести):
✓ Теплообмен: внутри одного из горячих каналов в каменной кладке расположен металлический контур из труб. По мере нагревания вода в этом контуре становится менее плотной и поднимается вверх.
✓ Накопительный бак: горячая вода поднимается по левой трубе в накопительный бак.
✓ Обратный контур: холодная вода с дна бака опускается по правой трубе для повторного нагрева.
✓ Выходы: на правой трубе имеется кран, чтобы использовать горячую воду для бытовых нужд.
Мастер Профи
