Как сделать мобильный верстак для настольной пилы 9 фото + чертеж

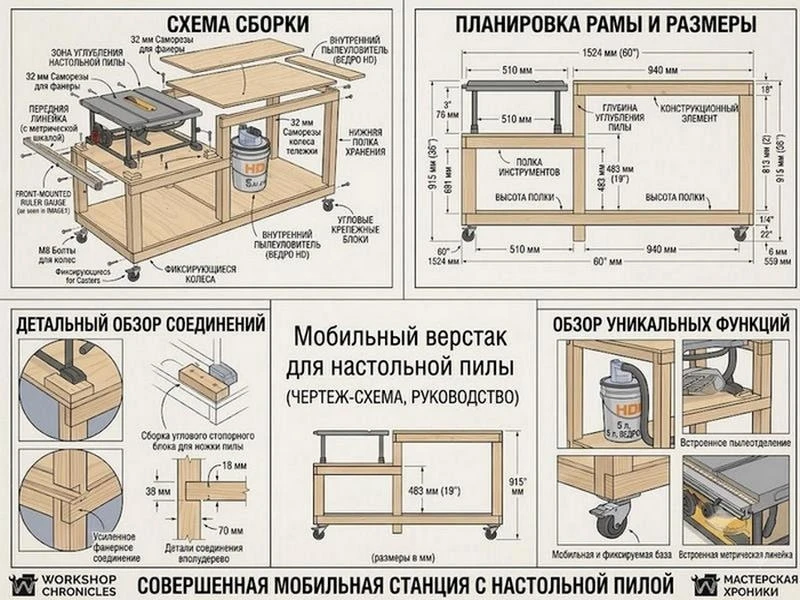

⚒ Практичная конструкция, которая совмещает удобную рабочую зону, место под инструмент и встроенную систему пылеудаления. На фото показан пошаговый процесс сборки, также есть подробный чертеж.
✒ Что потребуется:
• Материалы: брус (для рамы), фанера (столешница и полки).
• Оборудование: колесики (часть со стопорами), строительный пылесос с циклоном.
• Инструменты: дрель/шуруповерт, струбцины, уровень, угольник, клей для дерева.
✍ Пошаговый процесс:

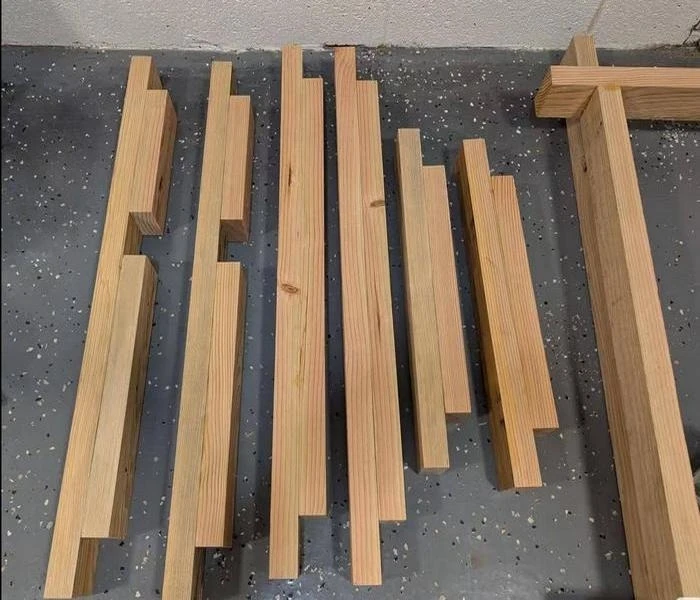

✅ 1. Подготовка деталей
Нарежьте брус по чертежу. Для прочности рамы используйте соединения «вполдерева» и фиксирующие фанерные блоки.

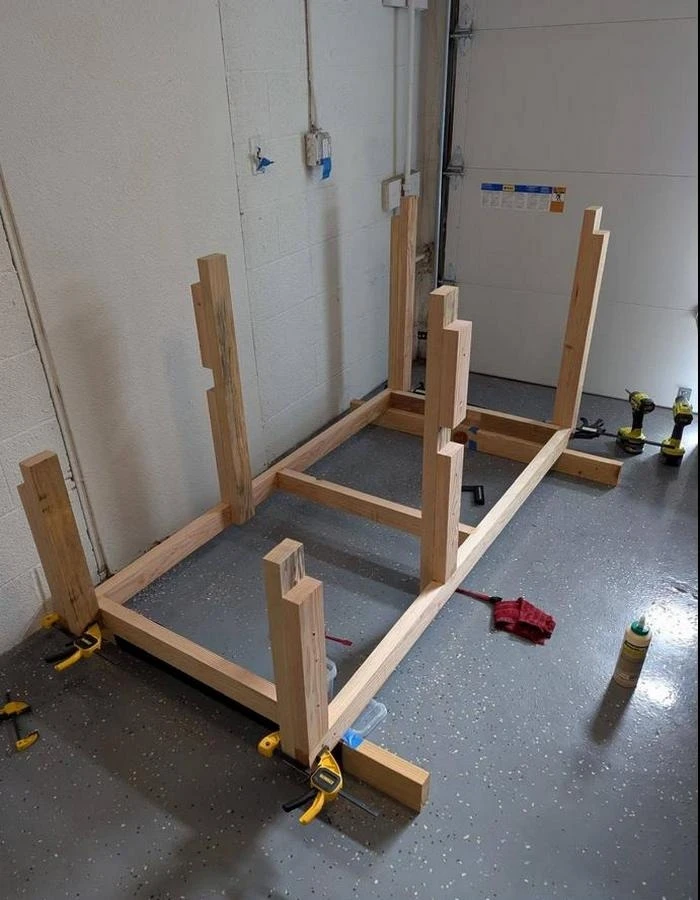

✅ 2. Сборка основания
Соберите нижнюю раму на клей и струбцины, сразу установив фанерную полку — она усилит жесткость конструкции.

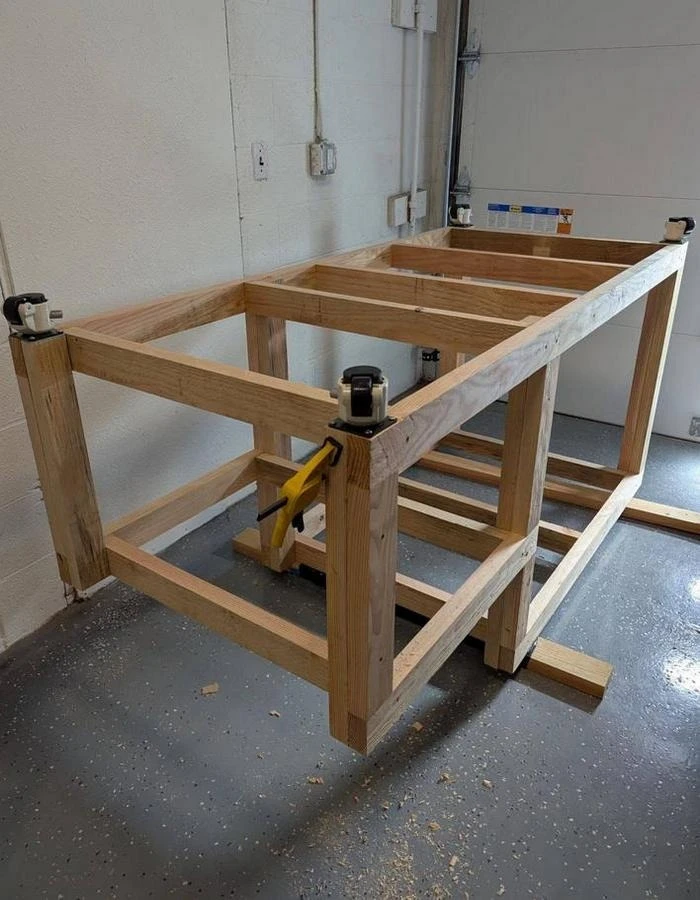

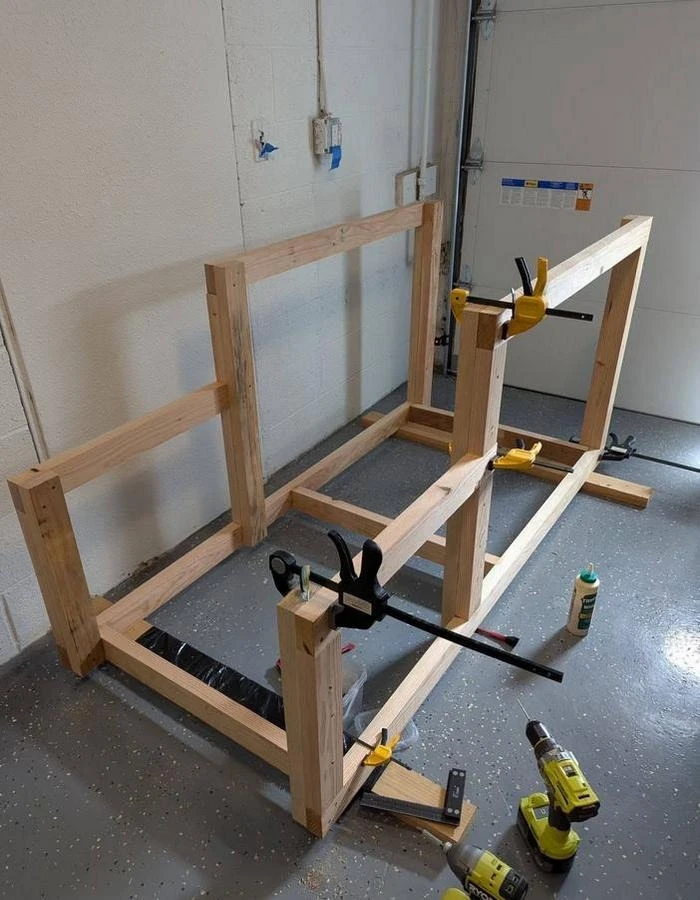

✅ 3. Установка колес и вертикальных стоек
Закрепите поворотные колеса по углам нижней рамы. Переверните стол и соберите вертикальные стойки с верхней рамой.

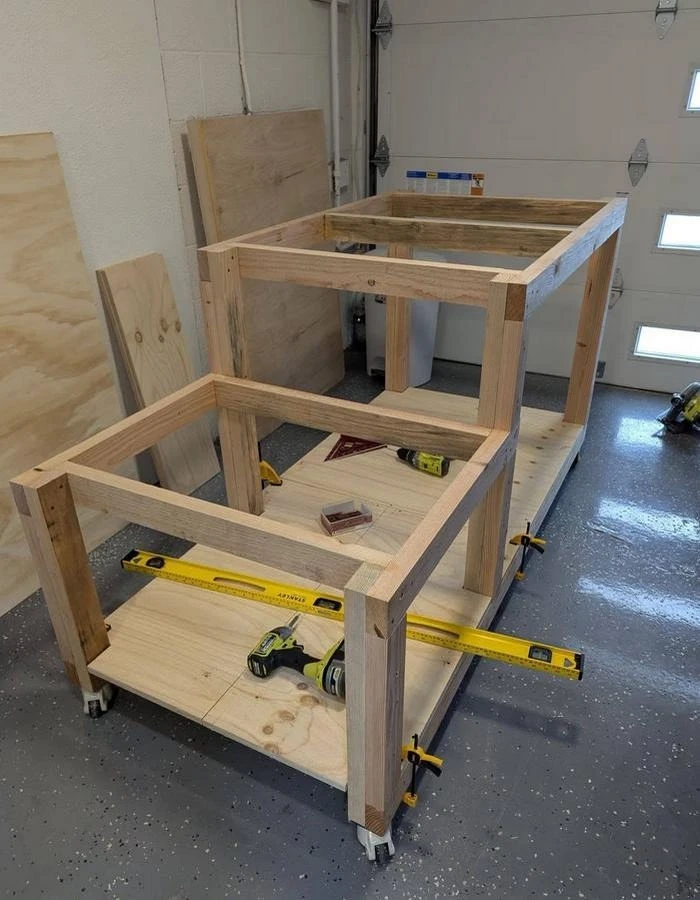

✅ 4. Выравнивание уровней
Секция под пилу делается ниже основной столешницы, чтобы их поверхности совпали. Проверьте параллельность всех элементов уровнем и угольником.

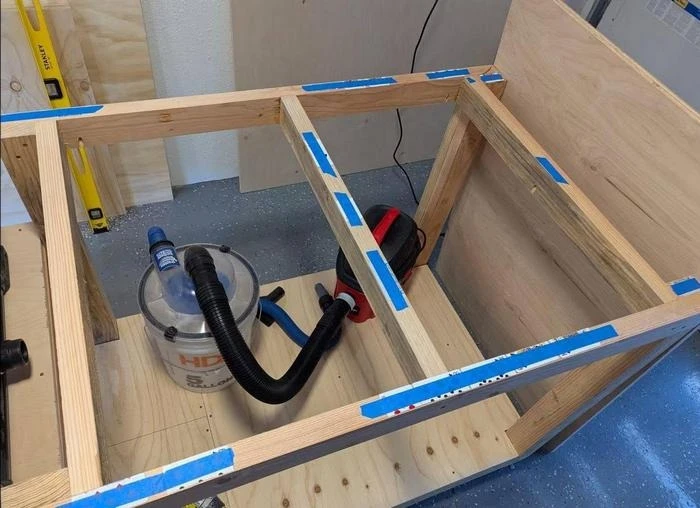

✅ 5. Система пылеудаления
До полной зашивки столешницы разместите внутри рамы пылесос и ведро-циклон, соединив их шлангами.

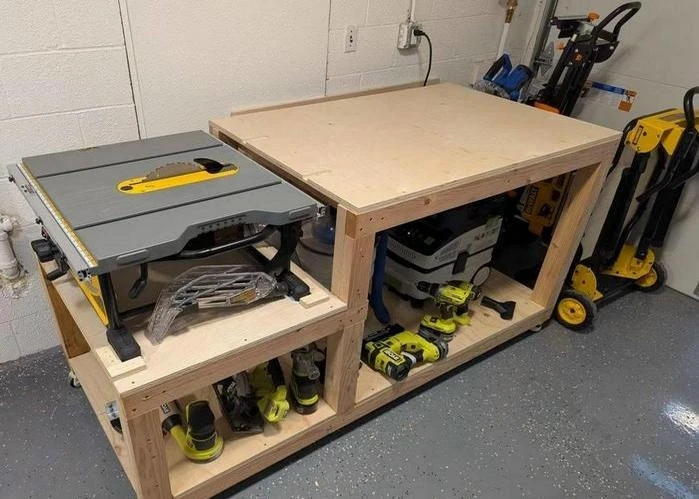

✅ 6. Сборка

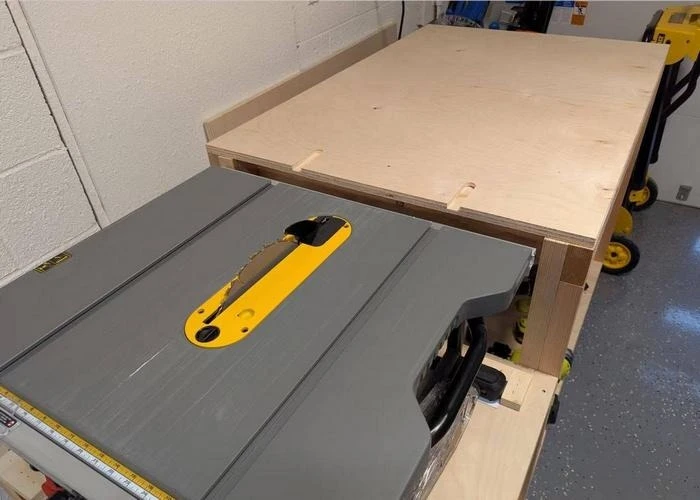

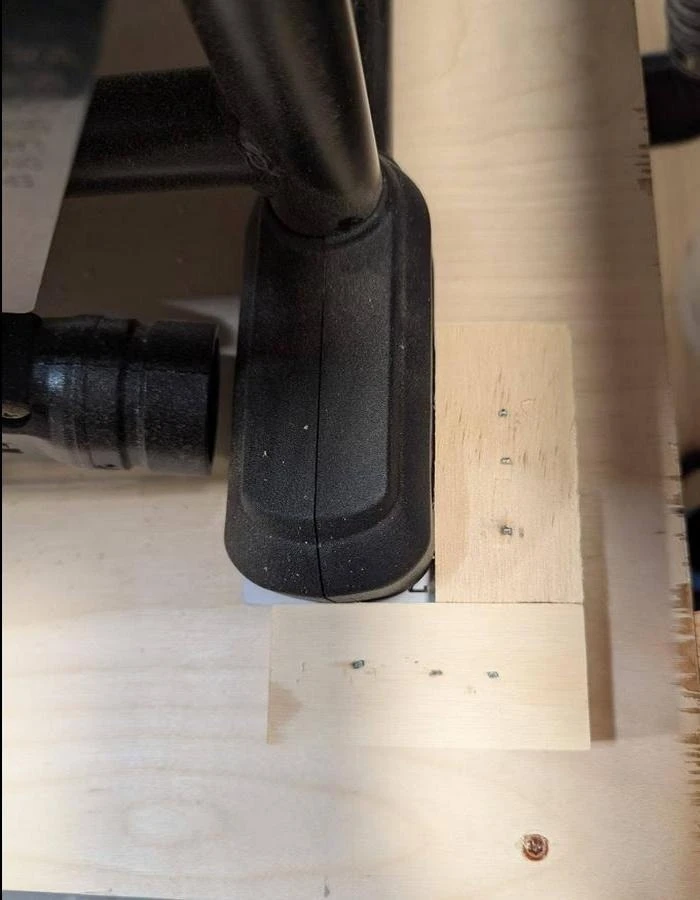

Закрепите фанерную столешницу и установите пилу. Чтобы пила не смещалась от вибрации, зафиксируйте ее ножки угловыми стопорными блоками из обрезков фанеры.
Готово! Получилась мобильный и функциональный верстак для мастерской
