Бюджетный кондуктор для шкантов из подшипника своими руками
Надысь задался идеей поиска и изготовлением простых кондукторов, которые несложно изготовить при минимуме затрат.

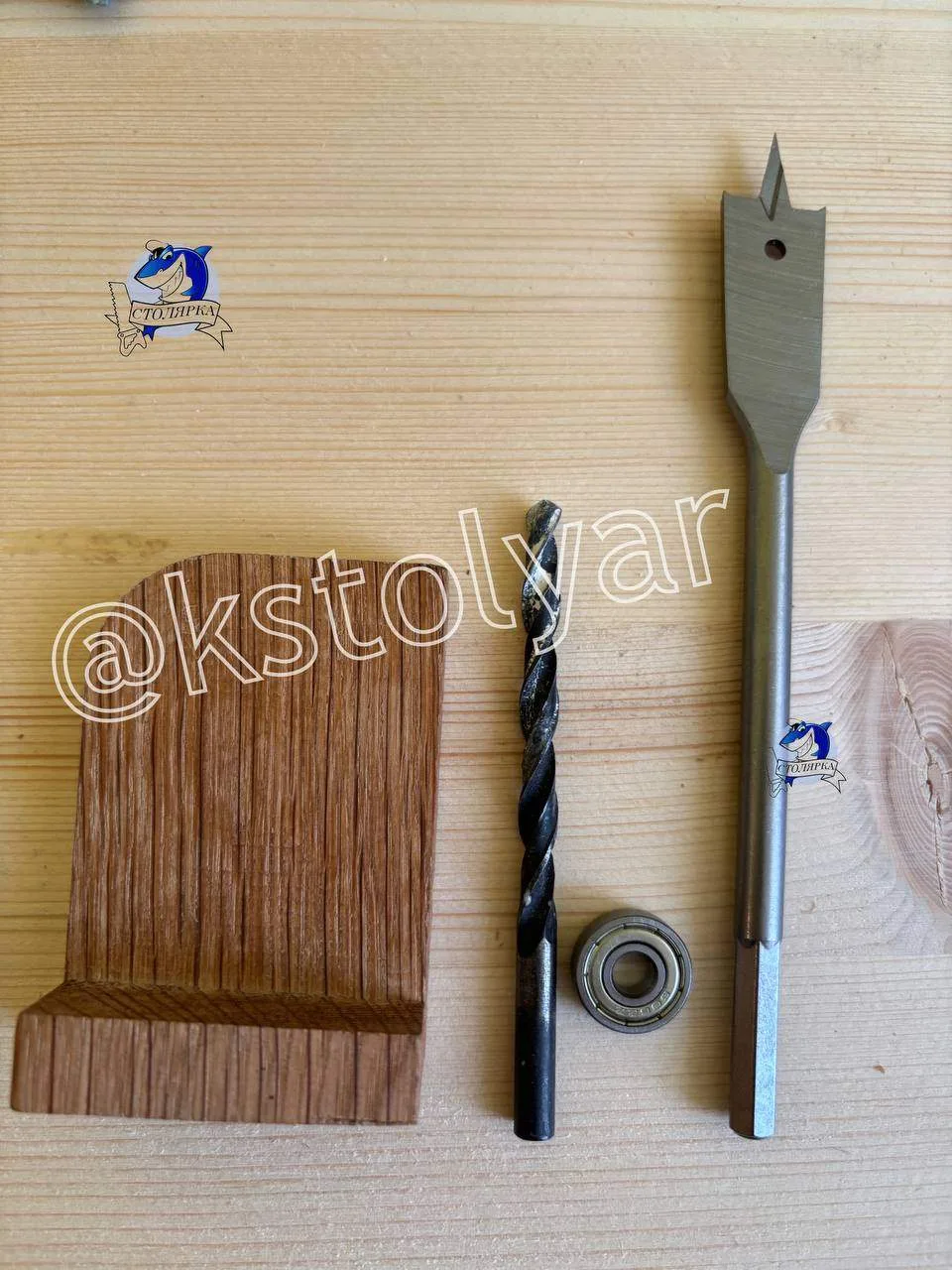

Конечно впечатляет когда чувак на видео делает простой кондуктор, имея полный набор станочного парка, но я пошел другим путем. Все что необходимо для кондуктора на фото 1. + шуруповерт и несколько шкантов.

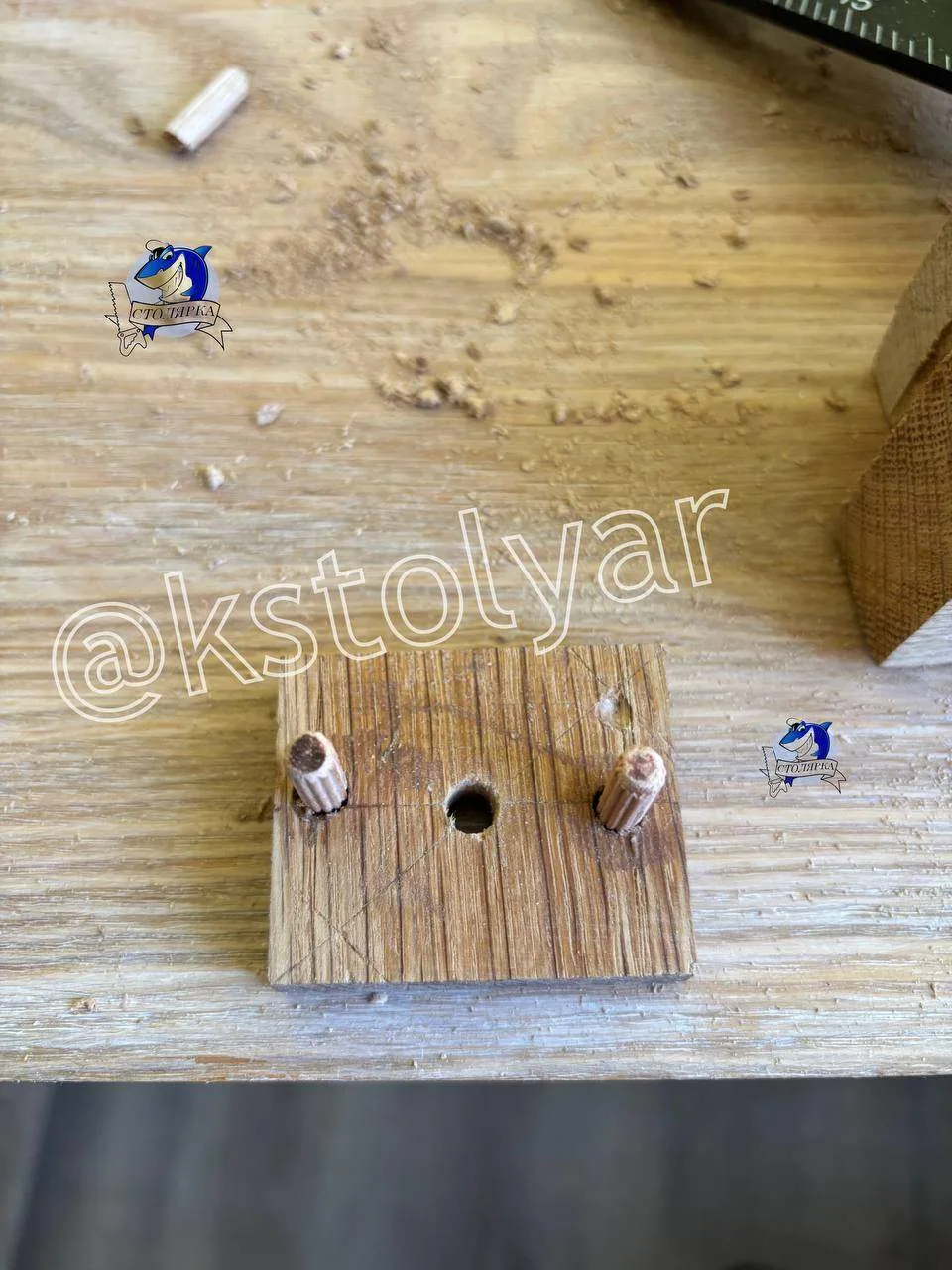

Берем обрезок дерева размером примерно 50*70мм (большей толщины чем подшипник). Покупаем подшипник (сейчас на любых онлайн платформах можно найти за 50-70 рублей) - внутренний диаметр должен соответствовать диаметру шканта. Далее тщательно отмечаем центр, засверливаем перьевым сверлом (ширина сверла такая же как внешний диаметр подшипника), ставим подшипник на свое место. лучше добавить немного клея чтобы он не вылетал при сверлении (пур ил цианоакрилатный клей). Теперь отступаем от края 7 мм и делаем отверстия под шканты. Главное - делаем аккуратно и не торопимся.

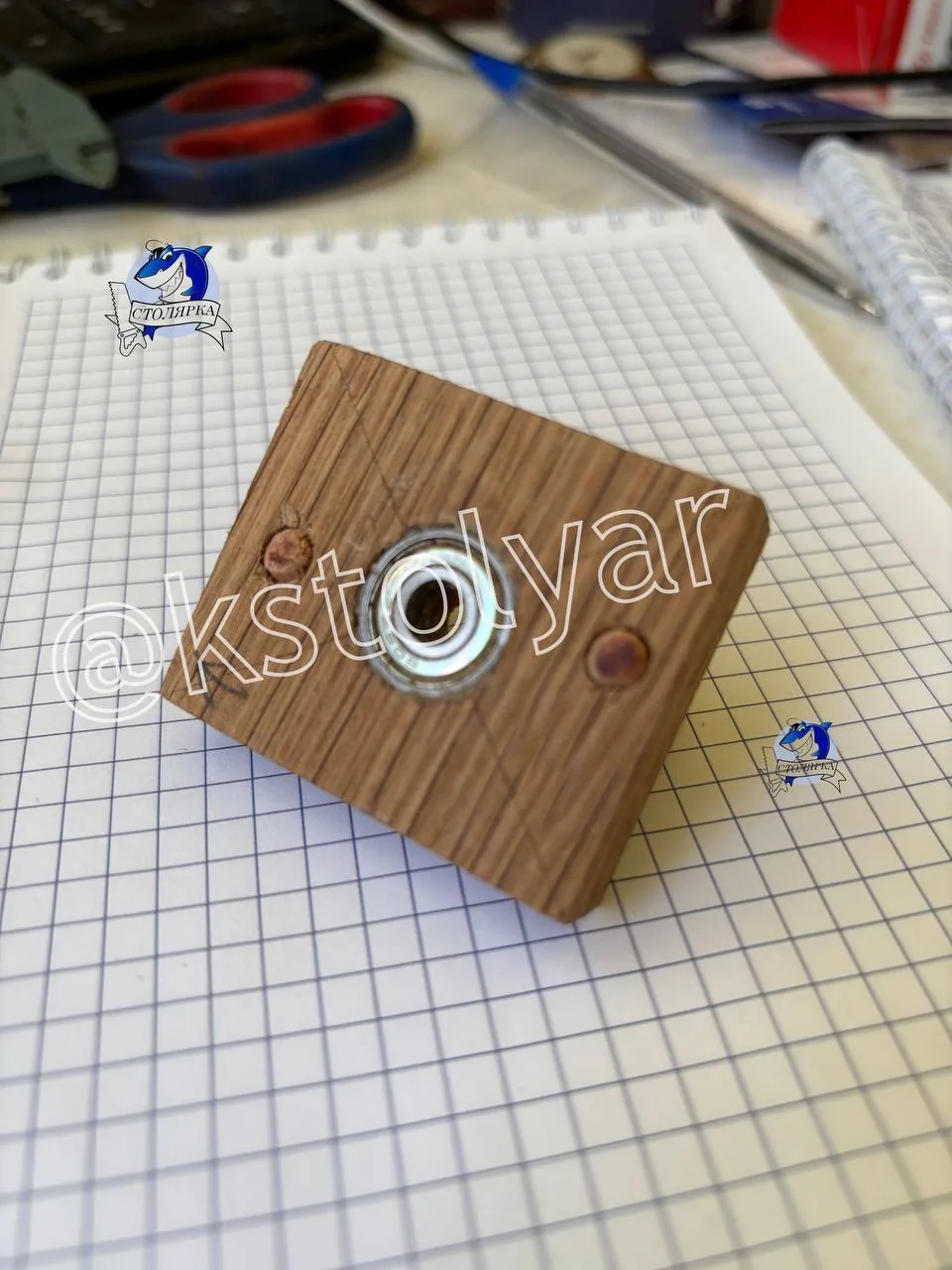

У меня не было сверла по дереву с центром и сверло "уехало". Неприятно, но нестрашно. Просто с одной стороный поставил стрелочку, эта сторона будет вверху слева. Все - кондуктор готов.

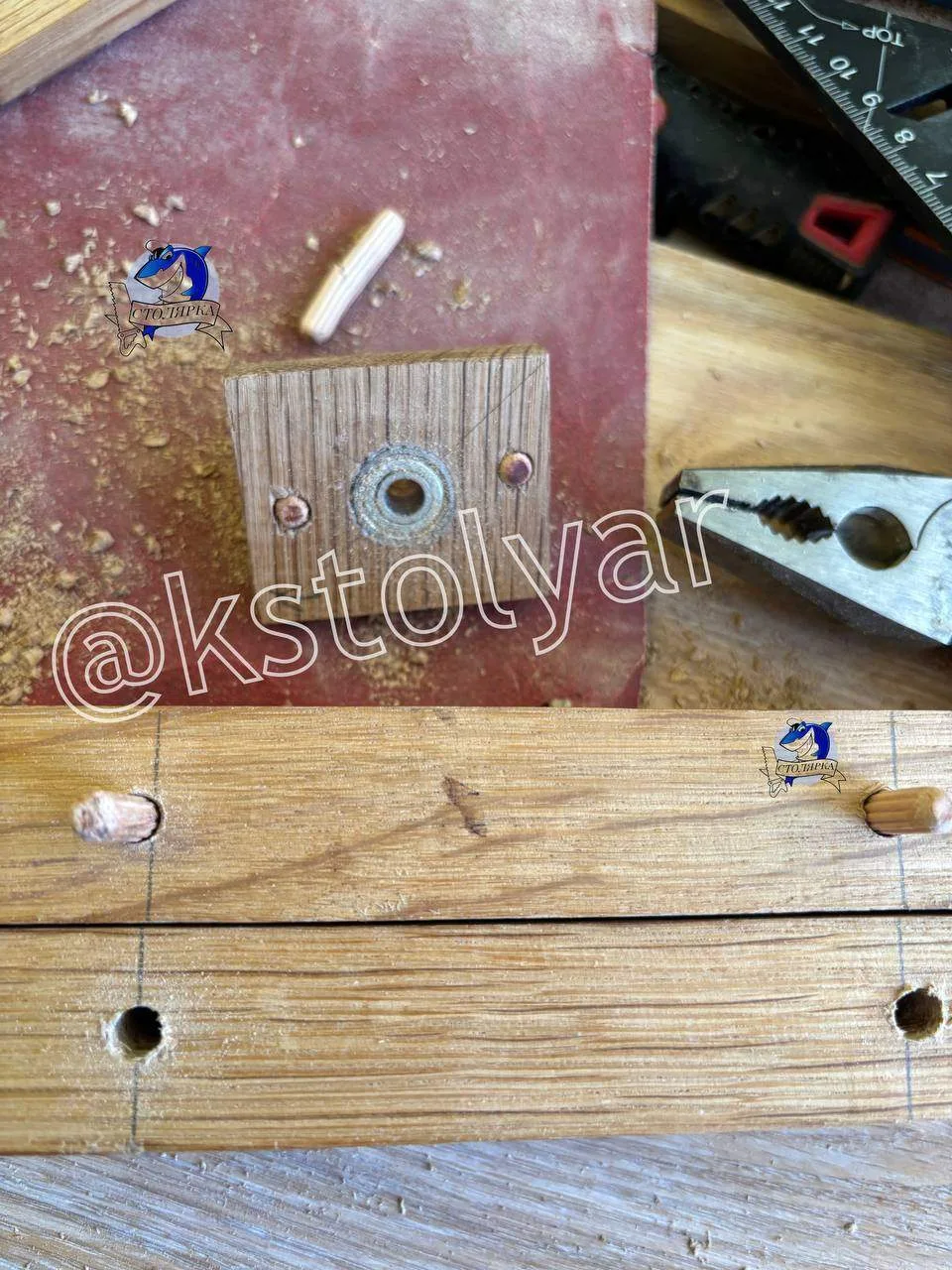

Делаем разметку сразу на обеих заготовках и засверливаемся. Результат приятно удивил. Конечно, этот кондуктор только для присадки со стороны кромки, тем не менее, есть немало задач в которых он может помочь.
P.S. почему я использую в кондукторах подшипники, а не трубки.
1. Защита режущего инструмента
Отсутствие трения: Сверло вращается вместе с внутренним кольцом подшипника.
Сохранение заточки: Кромки сверла не тупятся о стенки направляющей.
Исключение перегрева: Металл инструмента не теряет закалку от трения.
2.Повышение точности сверления
Минимальный люфт: Подшипники обеспечивают жесткую центровку без зазоров.
Исключение разбивания отверстий: Трубки со временем истираются, увеличивая погрешность.
Стабильный угол: Сверло входит в древесину строго под 90 градусов.
Мастеровые, поделитесь в комментариях, кто какие кондукторы использует в работе.
