Основа юбки-брюк
Необходимые мерки для построения чертежа основы юбки-брюки:
Вб – высота бедра.
Вс – высота сидения.
Ди – длина шорт
Об – обхват бедер.
От – обхват талии.

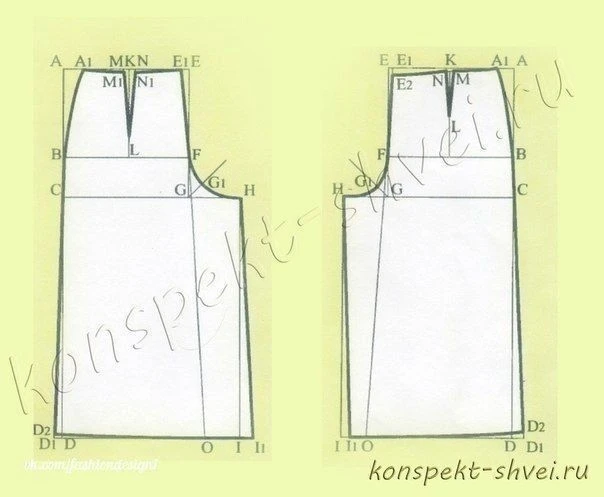

Построение задней половины.
Строим прямой угол из точки А.
1.АВ = высота линии бедер (Вб).
2.АС = высота сидения (Вс).
3.АD = длина юбки-брюк (Ди).
4.BF = (обхват бедер + прибавка) / 4.
5.BF = CG.
6.GH = 1/3 BF + 2,5 см.
7.ЕЕ1 = глубина талии сзади = 2 см.
8.Сумма вытачек = (обхват бедер – обхват талии)/2 – 3 см.
Примечание.3 см – постоянная величина для построения юбки-брюк на типовую фигуру и равна сумме глубины талии спереди и глубины талии сзади.
9.Раствор боковой вытачки = 0,5 * сумма вытачек.
10.АА1 = глубина боковой вытачки = раствор боковой вытачки / 2.
11.А1К = 1/2 А1Е1 – 1 см.
12.Проводим вертикаль через точку К.
13.Раствов задней вытачки = 0,3 * сумма вытачек.
14.МК = NK = глубина задней вытачки = раствор задней вытачки / 2.
15.KL = длина задней вытачки = 13,5 см.
16.ММ1 = NN1 = 0,5 см.
Проведем верхнюю линию задней половинки по точкам А1 М1 L N1 E2.
17.Проведем биссектрису угла FGH и отложим на ней отрезок GG1 = 3,2 см.
Проведем линию сидения по точкам Е1 F G1 H.
18.Продолжим линию E1F до пересечения с линией низа изделия. Эта линия указывает направление долевой нити при раскрое.
19.DD1 = 1,5 см.
20.D1D2 = 1 см.
21. II1 = 2 см.
Проведем линию низа изделия по точкам D2 О I1.
Построение передней половинки.
Строим прямой угол из точки А.
1.АВ = высота линии бедер (Вб).
2.АС = высота сидения (Вс).
3.АD = длина юбки-брюк (Ди).
4.BF = (обхват бедер + прибавка) / 4.
5.BF = CG.
6.GH = 1/3 BF + 0,5 см.
7.АА1 = АА1 с чертежа задней половинки.
8.ЕЕ1 глубина талии спереди = 1 см.
9.Е1Е2 = 1 см.
10.Проводим отрезок Е2А1.
11.А1К = 1/2 А1Е2 – 1 см.
12.Проводим вертикаль через точку К.
13.Глубина передней вытачки = 0,2 * сумма вытачек.
14.MK = NK = глубина передней вытачки = раствор передней вытачки / 2.
15.KL = длина передней вытачки = 8 см.
16.Уравниваем стороны вытачки по большей стороне, т.е.NL = ML.
Проводим верхнюю линию передней половинки по точкам A1 M L N E2.
17.Проводим биссектрису угла FGH и откладываем на ней отрезок GG1 = 3,2 см.
Проводим линию сидения по точкам E2 F G1 H.
18.Продолжаем линию Е1F до пересечения с линией низа изделия. Эта линия указывает направление долевой нити при раскрое.
19.DD1 = 2,5 см.
20.D1D2 = 1 cм.
21.I I1 = 1,5 см.
Проводим линию низа по точкам D2 О I1.
