Сборка радиоприемника на KT0963MB9 для детсадовского конкурса

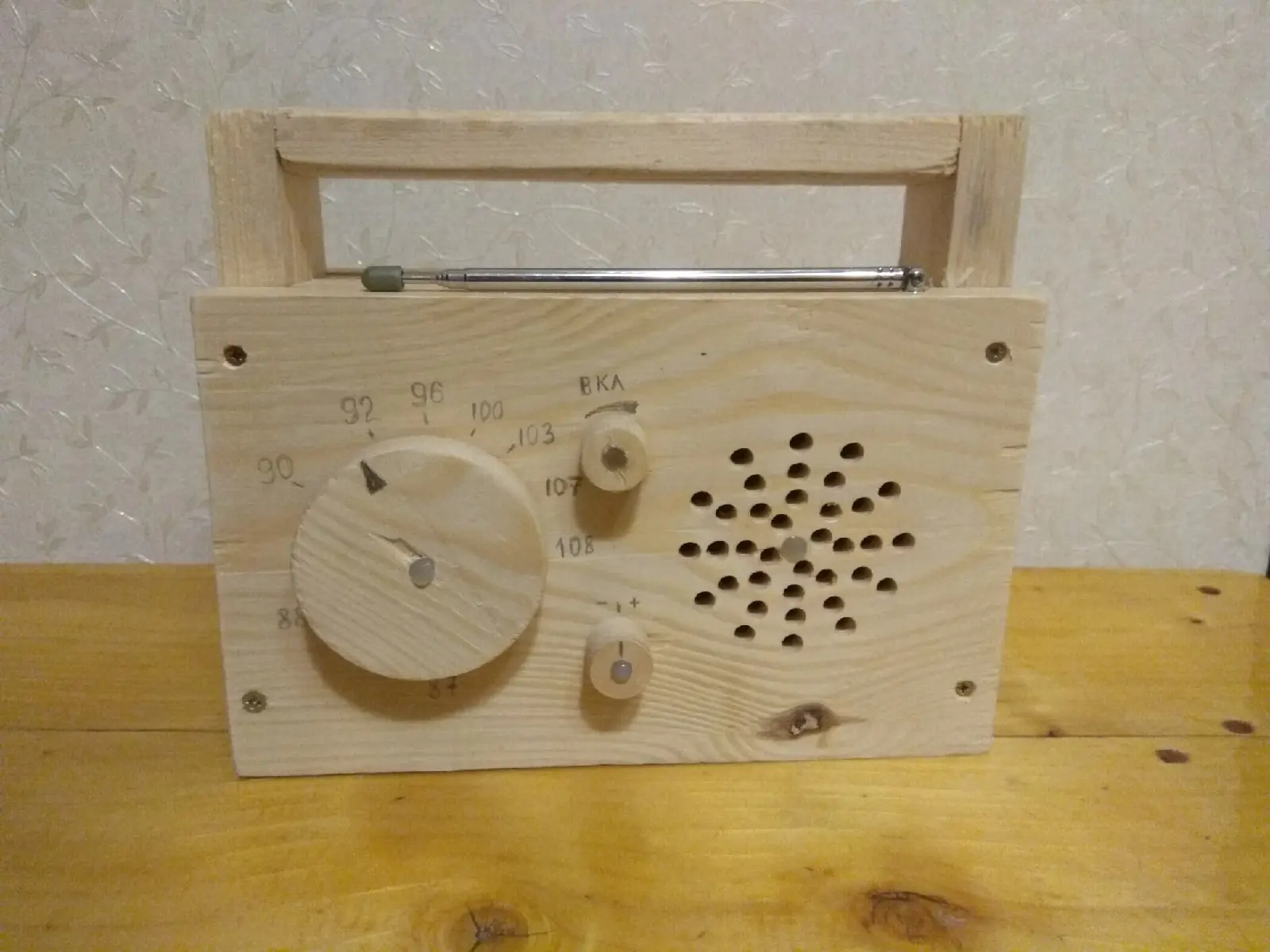

Собрали с сынишкой для конкурса в детском саду "Профессия моих родителей". Хочется надеяться, что с этого харизматичного радиоприемника в жизни сынишки начнётся путь в удивительный мир радиоэлектроники.

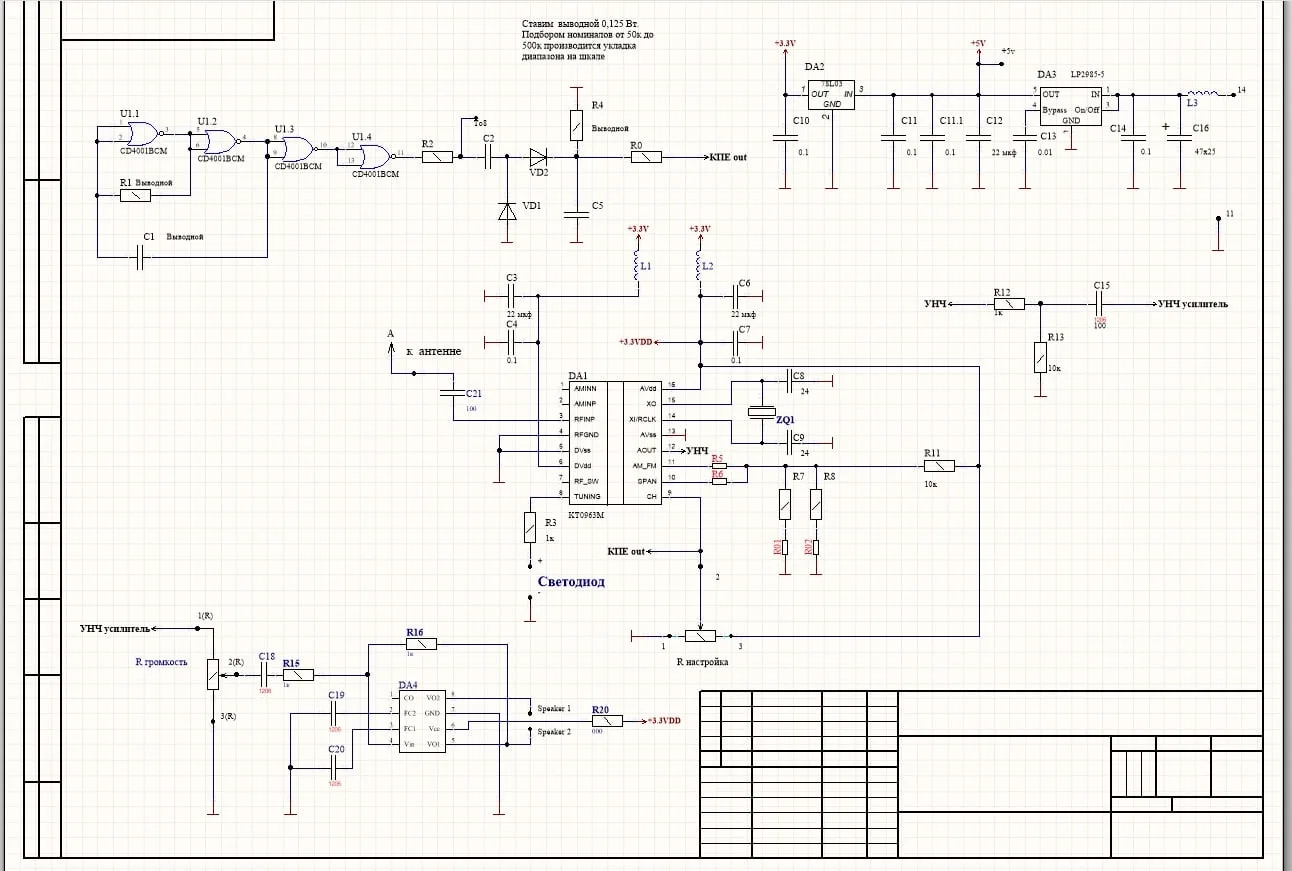

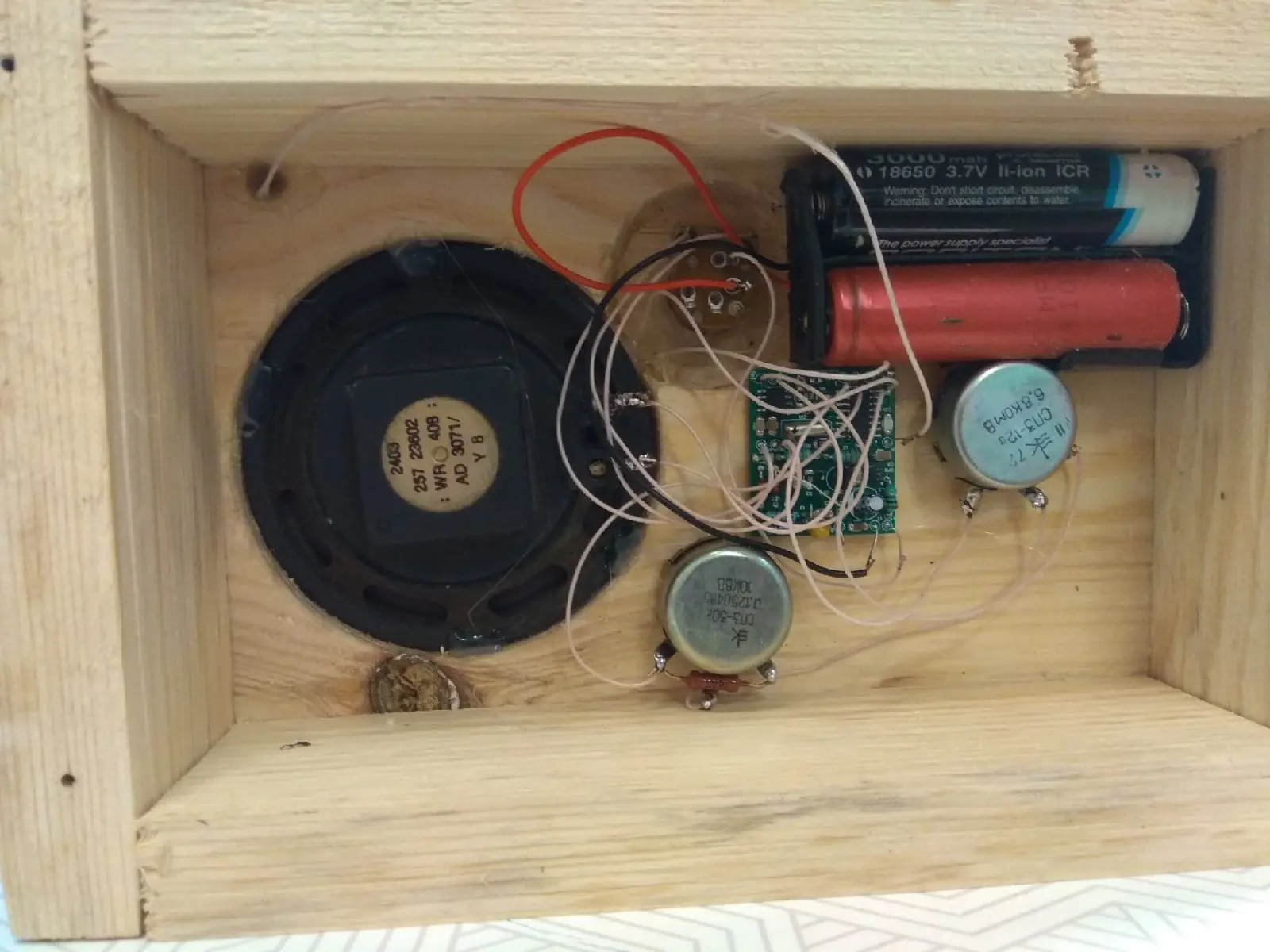

Немного по конструкции... Сердцем этого девайса стала dsp микросхема KT0963MB9. УНЧ MC34119. Автором схемы и печатной платы является Жора Минский©. Корпус выполнен из массива карельской сосны (если верить продавцу стройматериалов). Данный радиоприемник работает в FM диапазоне от 88 до 108МГц. Чувствительность около 1,6 мкВ/м. Имеет световой индикатор точной настройки (встроенный в решетку динамика), а также ручку точной настройки (по центру внизу). Планируется добавить СВ диапазон и расширить FM (64-108МГц) элементарной сменой диапазон задаюшего резистора. Настройка осуществляется переменным резистором с нелинейной зависимостью (другого не было под рукой).
PS Не судите строго, делали в последний день сдачи работ и есть ещё над чем поработать))
Анатолий Подмарев
