🔄 Метод переключения полярности с использованием одного тумблера Представлена простая и незаменимая схема для технического мастерства, позволяющая быс…
Представлена простая и незаменимая схема для технического мастерства, позволяющая быстро изменять направление вращения электродвигателя или инвертировать полярность питания на выходе.
Для реализации данной схемы требуется единственный сдвоенный перекидной тумблер (на 6 контактов).
⚡ Принцип действия схемы: Крайние выводы тумблера соединяются крест-накрест.
Питание подается на одну группу контактов, а выходной сигнал снимается с другой.
Переключение тумблера приводит к взаимной замене положительного и отрицательного полюсов.

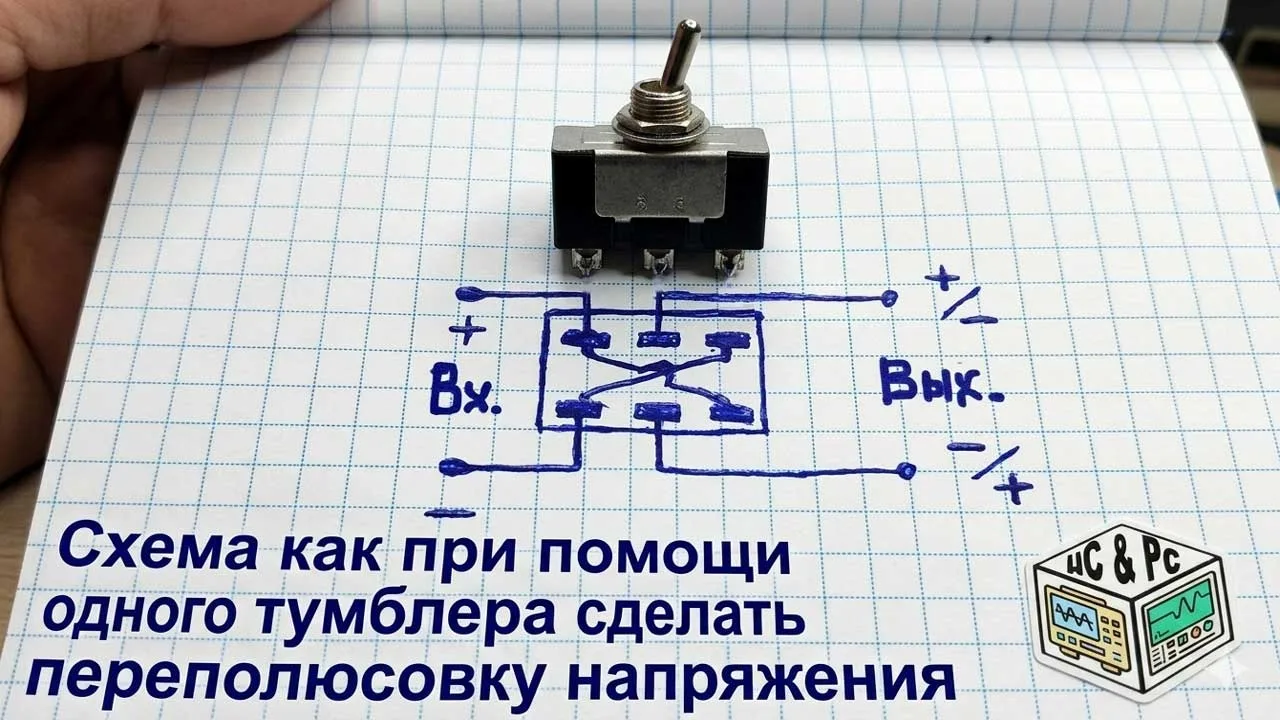

Рекомендуется сохранить данную схему в качестве справочного материала. Наглядный пример и схема разводки представлены на фотографии. 👆
Кроме тумблера можно использовать и клавишный переключатель.
