У устройств Synology есть особый тип дисковых пулов под названием Synology Hybrid RAID (SHR).
У устройств Synology есть особый тип дисковых пулов под названием Synology Hybrid RAID (SHR). С его помощью можно создавать отказоустойчивое хранилище из дисков разного объёма. Сами они описывают его вот так:
Synology Hybrid RAID (SHR) - это автоматизированная система управления RAID от компании Synology. SHR позволяет пользователям создавать гибкие решения для хранения данных с оптимизированной емкостью и производительностью.
SHR основана на системе управления Linux RAID и предназначена для ускорения и упрощения развертывания системы хранения по сравнению с классическими системами RAID. Это делает его особенно подходящим для пользователей, которые не знакомы с технологией RAID.
Мне всегда было интересно посмотреть реализацию. Покажу на простом примере, как это работает. Допустим, у вас есть 3 диска 2ТБ и 3 диска 3ТБ. Вы хотите сделать хранилище, которое без потери данных переживёт отказ одного или двух дисков. В классических моделях RAID у вас только один вариант - отрезать от дисков 3ТБ по 1ТБ, превратив их в 2ТБ диски и собрать RAID 5 или 6 из всех дисков.
Synology предлагает ничего не отрезать и использовать весь объём дисков. Я недавно настраивал Xpenology, поэтому смог посмотреть, как они это делают. Там на самом деле одновременно всё просто и всё сложно. Synology точно так же отрезает от дисков в 3ТБ куски по 1ТБ и создаёт RAID5 с помощью всё того же MDADM, который уже лет 10 хоронят, но он живее всех живых, потому что это максимально простая и надёжная софтовая реализация отказоустойчивых хранилищ.
Из оставшихся трёх отрезков в 1ТБ от трехтерабайтных дисков опять же с помощью MDADM собирают отдельный RAID5 из трёх дисков. В итоге мы имеем:
▪️RAID5 из шести дисков с разделами по 2ТБ
▪️RAID5 из трёх дисков с разделами в 1ТБ
И потом оба эти раздела объединяются в общий Volume Group (VG) с помощью LVM. А дальше создаётся либо один логический том на всю ёмкость, либо несколько. Всё это делается через веб панель. От пользователя реализация скрыта. Он в конце сможет выбрать файловую систему: ext4 или btrfs.
Контроль целостности файлов реализуется через возможности btrfs. Что интересно, разработчики Synology не стали использовать возможности btrfs по созданию raid, а доверились проверенному mdadm.
Я многократно слышал мнение, что mdadm устарел и подлежит замене более современными решениями, потому что у него нет контроля целостности. Не согласен с этим мнением и неоднократно об этом писал и приводил примеры. Контроль за содержимым - не задача устройства хранения, коим является mdadm. Он решает ровно одну задачу - создание отказоустойчивых, надёжных массивов. А за файлами можно следить другими инструментами - btrfs, ceph, linux dm-integrity или множеством реализаций на уровне контроля за файлами.
Подход Synology не нов и не уникален. Я ещё лет 10 назад делал подобное на железном контроллере, который позволял делить диски. Точно так же отрезал куски от больших дисков и объединял их в отдельные массивы. Основной объём дисков объединял в RAID10 для горячих данных, а отрезанные куски в RAID1 для холодного хранения.

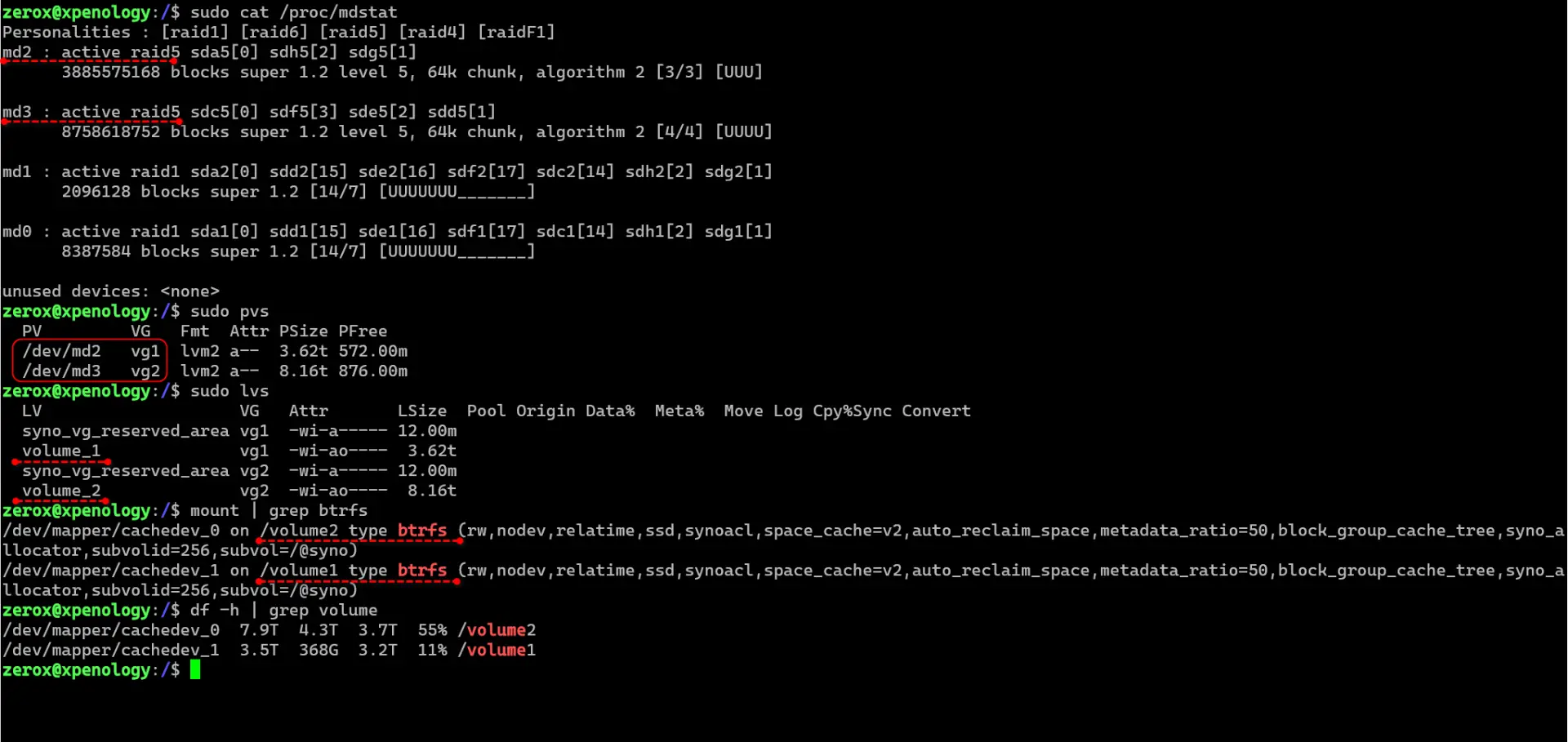

Посмотрев на всё это, не стал в Xpenology объединять разные диски. У меня как раз было 3 по 2ТБ и 4 по 3 ТБ. Сделал два пула, объединив одинаковые диски (на картинке, как это выглядит на уровне системы). В целом, всё это вполне надёжно, но не знаю, насколько хорошо все ситуации обыграли инженеры Synology. Не хочется в случае ошибок получить проблемы на таком огромном пуле с разными дисками. Решил не усложнять.
Вообще, мне нравится Synology как раз тем, что ничего особо не выдумывает, а использует проверенные линуксовые решения. Да и под капотом там обычный Linux. У меня как-то были проблемы с одиночным диском, перестал определяться в Synology, слетела таблица разделов. Я без проблем подкцепил диск к обычной системе с Linux, восстановил таблицу и забрал оттуда данные. Писал об этом статью в своё время.
#fileserver
