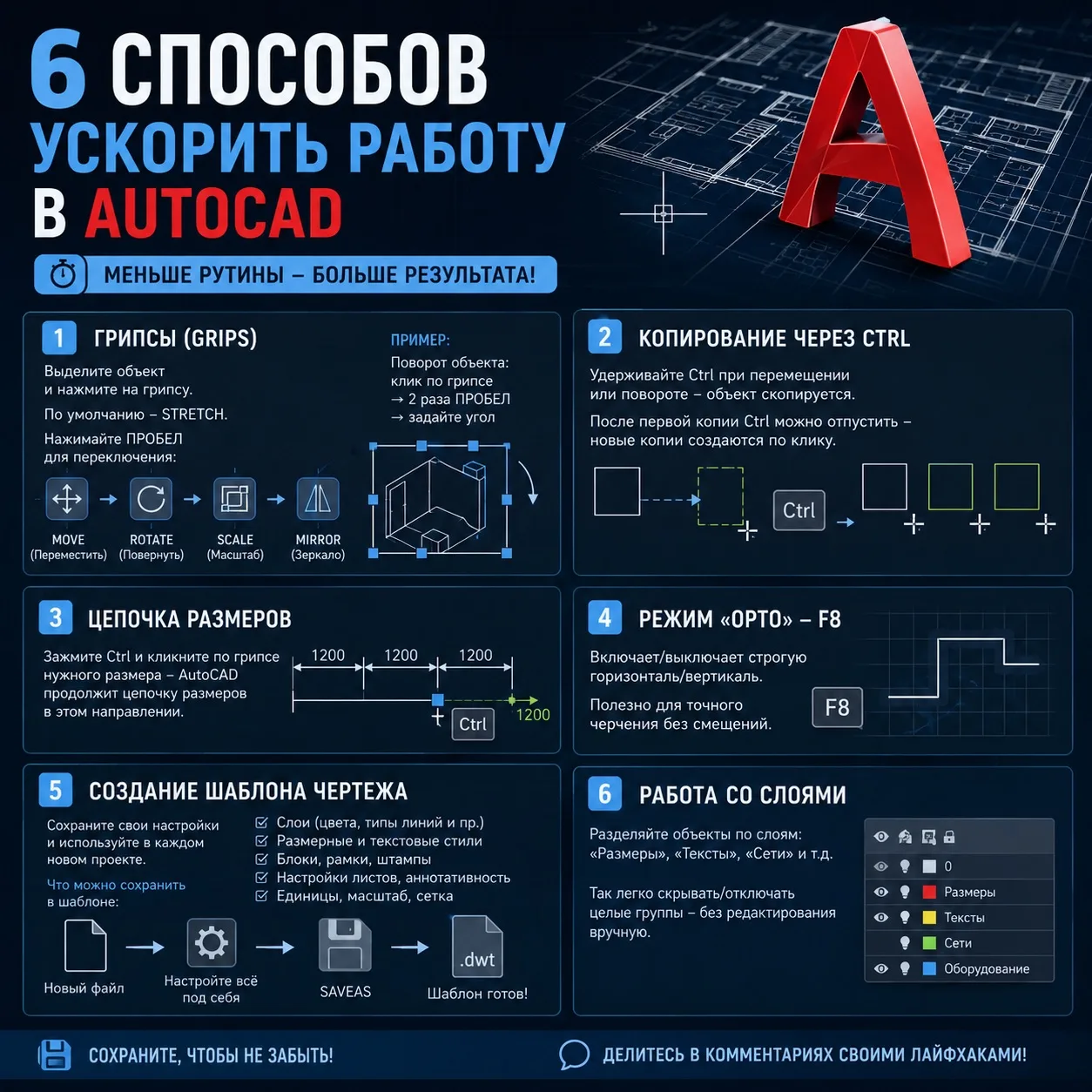

6 функций AutoCAD, которые ускоряют работу
1️⃣ Работа с грипсами вместо запуска отдельных команд
Грипсы — это синие точки, которые появляются при выделении объекта.
Как использовать:
— выделите объект;
— нажмите на грипсу;
— по умолчанию запустится команда «Растянуть»;
— нажимайте пробел, чтобы переключаться между режимами:
перемещение → поворот → масштаб → зеркало.
📌 Например, чтобы быстро повернуть объект:
выделите его → нажмите на грипсу → два раза пробел → задайте угол поворота.
2️⃣ Быстрое копирование объектов через Ctrl
При перемещении, повороте или работе с грипсами удерживайте Ctrl — AutoCAD автоматически создаст копию объекта.
📌 Как это работает:
— выделите объект;
— начните перемещение;
— удерживайте Ctrl;
— укажите новую точку.
После создания первой копии Ctrl можно отпустить — следующие копии будут создаваться по клику.
3️⃣ Продолжение цепочки размеров
Если нужно быстро продолжить размерную цепочку:
— выделите размер;
— зажмите Ctrl;
— нажмите на грипсу размерной линии.
AutoCAD автоматически продолжит цепочку размеров в выбранном направлении.
4️⃣ Режим «Орто» — клавиша F8
Режим «Орто» ограничивает перемещение курсора только горизонтальным и вертикальным направлениями.
📌 Для включения или отключения нажмите F8.
5️⃣ Создание собственного шаблона чертежа
Если вы в каждом новом файле заново настраиваете слои, размеры, штампы и оформление — лучше один раз создать шаблон .dwt.
📌 В шаблоне можно сохранить:
— слои и их параметры;
— текстовые и размерные стили;
— рамки и штампы;
— блоки;
— настройки листов;
— масштабы и единицы измерения.
📌 Как создать шаблон:
— создайте новый файл;
— настройте его под свои стандарты;
— выполните SAVEAS;
— выберите тип файла*.dwt.
После этого новый чертеж можно сразу создавать на основе готового шаблона.
6️⃣ Работа со слоями
Не размещайте все элементы на одном слое. Разделяйте чертеж:
— размеры;
— тексты;
— оси;
— сети;
— оборудование;
— архитектура и т.д.
📌 Что это дает:
— можно быстро скрывать отдельные группы объектов;
— проще проверять чертеж;
— меньше риск случайного редактирования;
— удобнее печать и настройка видимости.
